Modelo

CQD15L

Carretilla retráctil tipo pie

● La carretilla elevadora de alcance contrapesado serie CQD con diseño innovador y funcionalidad orientada a la aplicación, bajo nivel de ruido, sin contaminación y con un radio de giro pequeño. Ampliamente utilizado para estantes altos en almacenes de pasillos estrechos, supermercados, etc.

Ventaja:

Características

● Camión con un ancho pequeño de 1020-1100 mm, radio de giro de 1700-1740 mm y cabina estrecha para garantizar que los camiones se puedan utilizar en estanterías drive-in.

● Disponible en opciones de alimentación CC o CA.

● Para el mantenimiento diario de la batería, NO ES NECESARIO colgar la caja de la batería. Simplemente usando un controlador de mango de batería, puede quitar y reemplazar automáticamente la caja de la batería.

● Equipado con dos dispositivos flotantes separados, lo que mejora la estabilidad en términos de estructura, reduciendo el peso y prolongando la vida útil de las ruedas motrices.

● El sistema de dirección totalmente hidráulico, con diseño integrador de conducción y dirección, proporciona una dirección asistida flexible y de bajo esfuerzo.

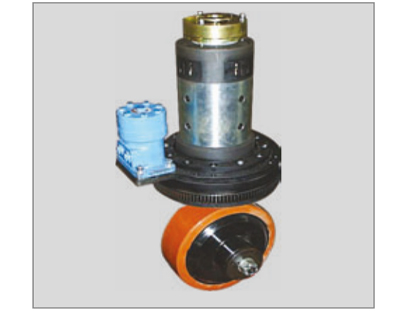

● Sistemas integrados de conducción y giro.

● Un sistema de dirección totalmente hidráulico garantiza un giro flexible y requiere menos mantenimiento.

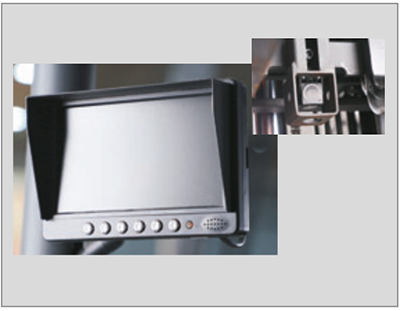

● El sistema de video de alto nivel opcional coloca una cámara en el patín superior, lo que permite al operador una mayor visibilidad.

● El sistema de selección y posicionamiento de altura es una configuración de alto nivel, que con control manual y automático, para posicionamiento automático con un teclado, permite al operador elegir la altura de elevación adecuada (opcional).

Opción

● Sistema de alimentación de CA.

● Controlador hidráulico tipo joystick.

● Pantalla LCD y cámara.

● Sistema de selección de altura y posición de altura.

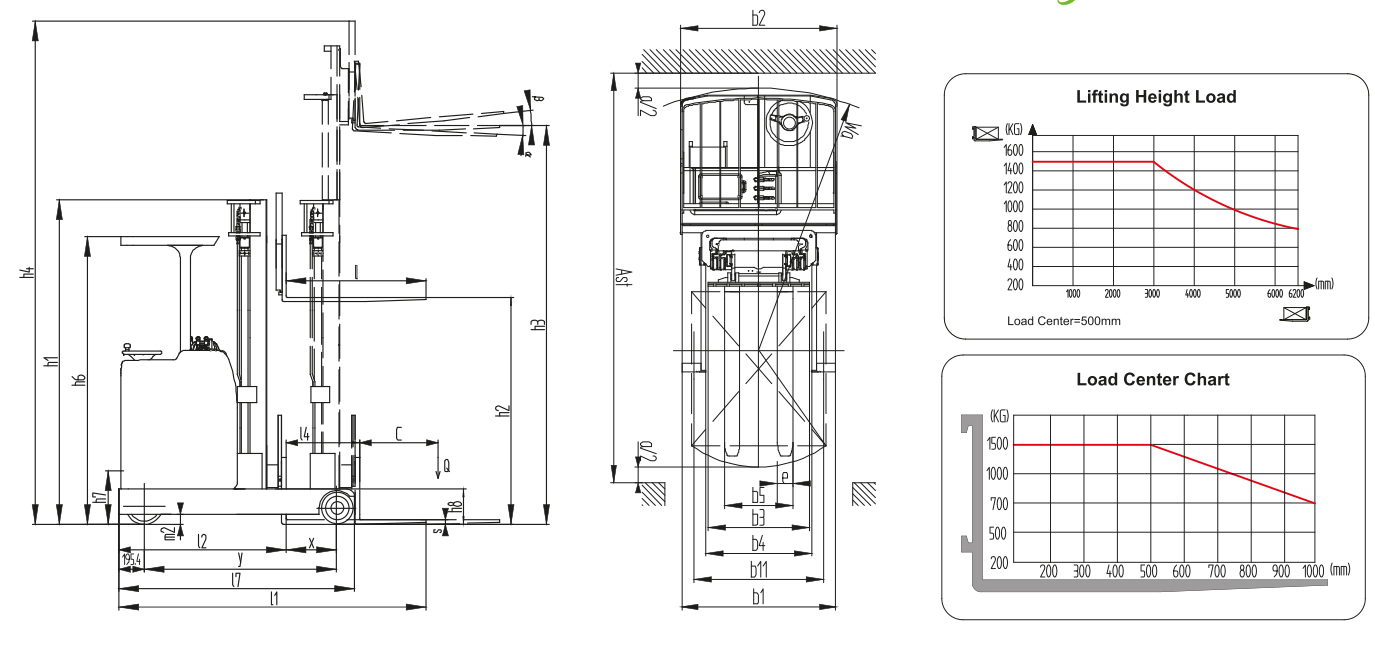

DIBUJO DE DIMENSIONES:

Designación de tipo del fabricante		CQD15L
Accionamiento: eléctrico (tipo de batería, red,…), diésel, gasolina, gas combustible.		Eléctrico
Tipo de operador: manual, peatón, de pie, sentado, preparador de pedidos		De pie
Capacidad nominal/carga nominal	q(kilogramos)	1500
Distancia del centro de carga	c(milímetros)	500
Distancia de carga, centro del eje motriz a la horquilla	x(milímetros)	385
Distancia entre ejes	y(milímetros)	1480
Peso de servicio	kilos	2740
Carga por eje, delantero/trasero sin carga	kilos	1700/1040
Carga por eje, horquilla avanzada, cargada adelante/atrás	kilos	640/3600
Carga por eje, horquilla retraída, cargada delante/detrás	kilos	1583/2657
Neumáticos: caucho macizo, superelástico, neumático, poliuretano		Poliuretano
Tamaño de neumáticos delanteros	mm	Φ280x100
Tamaño de neumáticos traseros	mm	Φ250 x 80
Ruedas adicionales (dimensiones)	mm	Φ160x55
Ruedas, número delante/trasera (x = ruedas motrices)		1x 2/2
Banda de rodadura, delantera	b10(mm)	640
Banda de rodadura, trasera	b11(mm)	896
Inclinación del mástil/portahorquillas hacia adelante/atrás	a/b(°)	2/2
Altura, mástil bajado	h1(mm)	2090/2340/2590/2240/2640
Ascensor gratuito	h2(mm)	0/0/0/1440/1840
Ascensor gratuito	h2(*)(mm)	0/0/0/1700/2100
Máx. altura de elevación	h3(mm)	3000/3500/4000/5000/6200
Altura, mástil extendido	h4(mm)	3800/4300/4800/5800/7000
Altura del tejadillo protector (cabina)	h6(mm)	2200
Longitud total	l1(mm)	2360
Longitud hasta la cara del fuerte	l2(mm)	1290
Ancho total	b1/b2(mm)	1020/1020
Dimensiones de la horquilla DIN ISO 2331	s/e/l (mm)	35/100/1070
Carro portahorquillas ISO 2328, clase/tipo A, B		2A
Ancho del portahorquillas	b3(mm)	660
extendido con tenedor	b5(mm)	640
Distancia entre brazos de rueda/superficies de carga	b4(mm)	688
Alcance la distancia	l4(mm)	560
Distancia al suelo, cargado, debajo del mástil	m1(mm)	90
Ancho de pasillo para palets 1000 x 1200 transversalmente	Ast(mm)	2800
Ancho de pasillo para palets 800 x 1200 longitudinal	Ast(mm)	2850
Radio de giro	Ancho(mm)	1700
Longitud entre los brazos de las ruedas	l7(mm)	1800
Velocidad de desplazamiento, cargado/descargado	kilómetros por hora	7.0/7.2
Velocidad de elevación, con carga/descarga	EM	0,20/0,40
Velocidad de descenso, cargado/descargado	EM	0,40/0,30
Alcanzando velocidad, cargado/descargado	EM	0,10/0,10
Máx. capacidad de ascenso, cargado/descargado	%	10/10
Freno de servicio		Electromagnético
Clasificación del motor de accionamiento S2 60 min	kilovatios	3.0(CA)
Clasificación del motor de elevación en S3 15 %	kilovatios	8,2 (CC), 8,2 (CA)
Tensión de la batería/capacidad nominal K5	(V)/(Ah) o kWh	48/400
Peso de la batería	kilos	640
Nivel de presión sonora en el asiento del conductor.	dB(A)	70

(*) significa sin respaldo

* Opción: Batería de Litio 350AH (Cargador 48V/100A)
