Camión de alcance eléctrico Camión Doble tijera

INICIO / producto / CARRETILLA ELEVADORA PARA PASILLOS ESTRECHOS / Camión de alcance eléctrico Camión Doble tijera
Modelo

CQDH20C

Camión de alcance eléctrico Camión Doble tijera

Ventaja:

Seguridad y productividad
● Potado por un gran motor de accionamiento de CA, no es necesario reemplazar el cepillo de carbono, un excelente rendimiento de arranque de rampa inclinada.
● EPS como estándar, presentando una experiencia de dirección ligera y relajante en cada paso.
● Dos funciones del modelo pueden controlar la velocidad de elevación y disminución.
● Bajo centro de gravedad, excelente estabilidad durante la operación.
● Pequeño radio de giro, buen rendimiento de giro.
● La velocidad de conducir y levantar es controlable simultáneamente.
● El sistema de amortiguadores reduce el ruido de operación en gran parte.
● Vista amplia mástil y visibilidad clara.
● Con levantamiento gratuito completo, capaz de trabajar en el espacio confinado.
● Válvula hidráulica proporcional importada, velocidad ajustable para levantar/bajar.
● Pantalla multifunción: estado de la batería, medidor de horas, código de falla, estado de funcionamiento lento, etc.

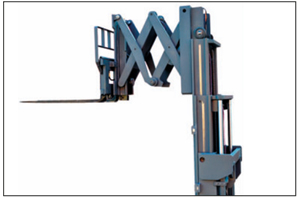

● 1000 mm hasta la distancia con tijeras dobles.
● El mástil fijado con el marco, cuando las horquillas avanzan hacia adelante, el mástil se convierte en el peso del equilibrio.
● Sistema avanzado de control eléctrico de 36 V, corriente eléctrica más pequeña, asegurando la confiabilidad del sistema de batería.
● Alta velocidad de elevación y baja, 300% más rápido que el tipo de camión de tipo normal.
ESTRUCTURAL
● Batería lateral, fácil de reemplazar y servicio.
● La tecnología Canbus reduce la complejidad del cableado, deja la línea clara y ordenada. Aumenta la confiabilidad del camión y fácil de reparar.
● El mástil se puede separar.

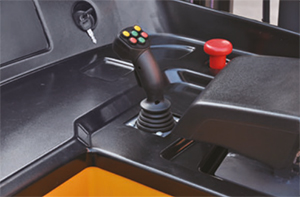

Controlador de joystick
Controlador de joystick operado con los dedos, diseñado para un control suave y preciso de múltiples funciones.

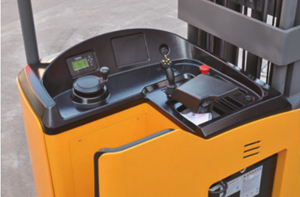

Dirección asistida eléctrica
La dirección asistida eléctrica como característica estándar, con el volante inteligente presenta una experiencia de dirección ligera y relajante en funcionamiento.

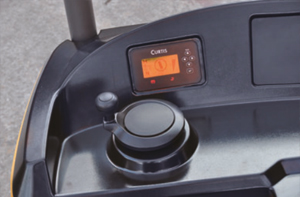

Controlador Curtis y pantalla
Sistema de control de AC Curtis de 36 Volt, corriente eléctrica más pequeña para garantizar la confiabilidad del sistema de batería.
Pantalla multifunción para el estado de la batería, el medidor de horas, el código de falla, el estado de funcionamiento lento, etc.
Acero pesado
Acero de mástil de calibre pesado de tipo IC de Alemania, se reunió con el diseño y construcción de la estructura de Ruyi, ofrece un rendimiento potente y una confiabilidad superior.

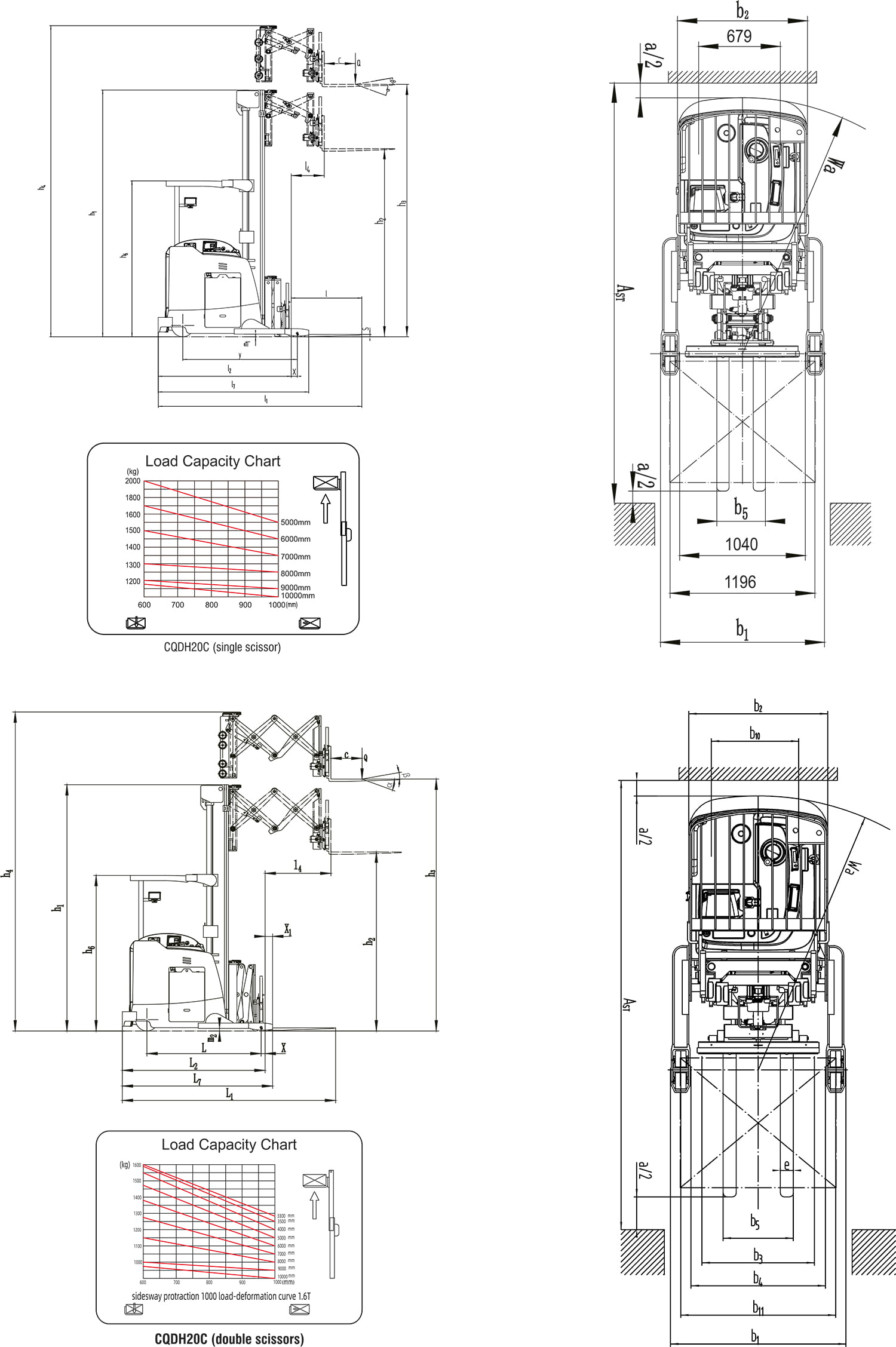

DIBUJO DE DIMENSIONES:

Designición de tipo de fabricante

CQDH20C (tijera única)

Drive: Eléctrico (tipo de batería, plato principal, ...), diesel, gasolina, gas de combustible

Eléctrico

Tipo de operador: mano, peatón, de pie, sentado, pedido

De pie

Capacidad nominal/carga nominal

P (kg)

2000

Carga de distancia central

C (mm)

600

Distancia de carga, centro del eje de transmisión a la bifurcación

x (mm)

155

Distancia entre ejes

y (mm)

1750

Peso de servicio

kg

4700/5000/5100/5200/5300/5600

Carga del eje, delantero/trasero sin listas

kg

2000/3600

Carga del eje, tenedor avanzado, delantero cargado/trasero

kg

4843/2757

Carga del eje, horquilla retraída, cargada delantera/trasera

kg

4643/2957

Neumáticos: caucho sólido, superelástico, neumático, poliuretano

Poliuretano

Tamaño de los neumáticos, frente

Φ343x140

Tamaño de los neumáticos, trasero

Φ125x82

Ruedas adicionales (dimensiones)

Φ160x60

Ruedas, número delantero/trasero (x = ruedas conducidas)

1x 2/4

Pisada

B10 (mm)

679

Banda de rodadura, trasera

B11 (mm)

1196

Inclinación del carro de mástil/horquilla hacia adelante/hacia atrás

A/B (0)

2/5

Altura, mástil bajado

H1 (mm)

2365/2763/2933/3366/3743

Estiramiento libre

H2 (mm)

1460/1858/2028/2460/2838

Elevar

H3 (mm)

4500/6000/6500/7670/9000

Altura, mástil extendido

H4 (mm)

5396/6896/7396/8570/9896

Altura del protector superior (cabina)

H6 (mm)

2362

Longitud total

L1 (mm)

2985/3034

Longitud a la cara de las horquillas

L2 (mm)

1915/1964

Ancho general

B1/B2 (mm)

1352/1070

Dimensiones de horquilla din iso 2331

S/E/L (mm)

40/100/1070

Carriage de horquilla ISO 2328, clase/Tipo A, B

2A

Ancho de carpetas de horquilla

B3 (mm)

940

Tornillo de horquilla

B5 (mm)

200-680

Distancia entre los brazos de la rueda/superficies de carga

B4 (mm)

1036

Alcanzar la distancia

L4 (mm)

500

Espacio del suelo, cargado, debajo del mástil

M1 (mm)

40

Ancho del pasillo para paletas 1000 x 1200 cruzados

AST (MM)

3329/3500

Ancho del pasillo para paletas 800 x 1200 a lo largo

AST (MM)

3419/3520

Radio de giro

WA (mm)

2040/2145

Longitud a través de los brazos de la rueda

L7 (mm)

2284

Velocidad de viaje, cargada/no abierta

km/h

10.5/11.0

Velocidad de elevación, cargada/no abierta

EM

0.29/0.29

Velocidad de disminución, cargada/no abierta

EM

0.45/0.45

Alcanzar la velocidad, cargado/no abundante

EM

0.1

Max. Gradeabilidad, cargada/no abierta

De De De %

15/10

Freno de servicio

Electromagnético

Calificación del motor de conducción S2 60 min

KW

7.0 (AC)

Levante la calificación del motor a S3 15%

KW

14.0 (AC)

Voltaje de la batería/capacidad nominal K5

(V)/(ah) o kwh

36/700 (1000)

Peso de la batería

kg

790 (1200)

Nivel de presión de sonido en el asiento del conductor

DB (a)

75

Designición de tipo de fabricante

CQDH20C (doble tijera)

Drive: Eléctrico (tipo de batería, plato principal, ...), diesel, gasolina, gas de combustible

Electric

Tipo de operador: mano, peatón, de pie, sentado, pedido

De pie

Capacidad nominal/carga nominal

P (kg)

1600

Carga de distancia central

C (mm)

600

Distancia de carga, centro del eje de transmisión a la bifurcación

x (mm)

178

Distancia entre ejes

y (mm)

1720

Peso de servicio

kg

4830/4930/5030/5130/5230/5330/5430/5530/5800

Carga del eje, delantero/trasero sin listas

kg

1880/3500

Carga del eje, tenedor avanzado, delantero cargado/trasero

kg

4480/2550

Carga del eje, horquilla retraída, cargada delantera/trasera

kg

4295/2735

Neumáticos: caucho sólido, superelástico, neumático, poliuretano

Poliuretano

Tamaño de los neumáticos, frente

Φ343x140

Tamaño de los neumáticos, trasero

Φ125x82

Ruedas adicionales (dimensiones)

Φ160x60

Ruedas, número delantero/trasero (x = ruedas conducidas)

1x 2/4

Pisada

B10 (mm)

679

Banda de rodadura, trasera

B11 (mm)

1196

Inclinación del carro de mástil/horquilla hacia adelante/hacia atrás

A/B (0)

2/5

Altura, mástil bajado

H1 (mm)

2365/2522/2763/2933/3130/3368/3743/4113/4285/4625

Estiramiento libre

H2 (mm)

1225/1395/1720/1890/2170/2322/2756/3080/3250/3590

Elevar

H3 (mm)

44500/5000/6000/6500/7000/7700/9000/10000/10500/11500

Altura, mástil extendido

H4 (mm)

5500/6000/7000/7500/8000/8600/10000/11000/11500/12500

Altura del protector superior (cabina)

H6 (mm)

2362

Longitud total

L1 (mm)

2897

Longitud a la cara de las horquillas

L2 (mm)

1827

Ancho general

B1/B2 (mm)

1352/1070

Dimensiones de horquilla din iso 2331

S/E/L (mm)

40/100/1070

Carriage de horquilla ISO 2328, clase/Tipo A, B

2A

Ancho de carpetas de horquilla

B3 (mm)

940

Tornillo de horquilla

B5 (mm)

200-680

Distancia entre los brazos de la rueda/superficies de carga

B4 (mm)

1036

Alcanzar la distancia

L4 (mm)

1000

Espacio del suelo, cargado, debajo del mástil

M1 (mm)

50

Ancho del pasillo para paletas 1000 x 1200 cruzados

AST (MM)

3230

Ancho del pasillo para paletas 800 x 1200 a lo largo

AST (MM)

3302

Radio de giro

WA (mm)

2005

Longitud a través de los brazos de la rueda

L7 (mm)

2179

Velocidad de viaje, cargada/no abierta

km/h

10.5/11.0

Velocidad de elevación, cargada/no abierta

EM

0.29/0.29

Velocidad de disminución, cargada/no abierta

EM

0.45/0.45

Alcanzar la velocidad, cargado/no abundante

EM

0.1

Max. Gradeabilidad, cargada/no abierta

%

15/10

Freno de servicio

Electromagnético

Calificación del motor de conducción S2 60 min

KW

7.0 (AC)

Levante la calificación del motor a S3 15%

KW

14.0 (AC)

Voltaje de la batería/capacidad nominal K5

(V)/(ah) o kwh

36/1000

Peso de la batería

kg

1200

Nivel de presión de sonido en el asiento del conductor

DB (a)

75

Designición de tipo de fabricante

CQDH20C (doble tijera)

Drive: Electric (tipo de batería, plato principal, ...), diesel, gasolina, gas de combustible

Electric

Tipo de operador: mano, peatón, de pie, sentado, pedido

De pie

Capacidad nominal/carga nominal

P (kg)

1600

Carga de distancia central

C (mm)

600

Distancia de carga, centro del eje de transmisión a la bifurcación

x (mm)

178

Distancia entre ejes

y (mm)

1580

Peso de servicio

kg

4430/4530/4630/4730/4830/4930

Carga del eje, delantero/trasero sin listas

kg

1710/3220

Carga del eje, tenedor avanzado, delantero cargado/trasero

kg

4155/2375

Carga del eje, horquilla retraída, cargada delantera/trasera

kg

3990/2540

Neumáticos: caucho sólido, superelástico, neumático, poliuretano

Poliuretano

Tamaño de los neumáticos, frente

Φ343x140

Tamaño de los neumáticos, trasero

Φ125x82

Ruedas adicionales (dimensiones)

Φ160x60

Ruedas, número delantero/trasero (x = ruedas conducidas)

1x 2/4

Pisada

B10 (mm)

679

Banda de rodadura, trasera

B11 (mm)

1196

Inclinación del carro de mástil/horquilla hacia adelante/hacia atrás

A/B (0)

2/5

Altura, mástil bajado

H1 (mm)

2365/2522/2763/2933/3130/3368/3743

Estiramiento libre

H2 (mm)

1225/1395/1720/1890/2170/2322/2756

Elevar

H3 (mm)

4500/5000/6000/6500/7000/7700/9000

Altura, mástil extendido

H4 (mm)

5500/6000/7000/7500/8000/8600/10000

Altura del protector superior (cabina)

H6 (mm)

2362

Longitud total

L1 (mm)

2757

Longitud a la cara de las horquillas

L2 (mm)

1687

Ancho general

B1/B2 (mm)

1352/1070

Dimensiones de horquilla din iso 2331

S/E/L (mm)

40/100/1070

Carriage de horquilla ISO 2328, clase/Tipo A, B

2A

Ancho de carpetas de horquilla

B3 (mm)

940

Tornillo de horquilla

B5 (mm)

200-680

Distancia entre los brazos de la rueda/superficies de carga

B4 (mm)

1036

Alcanzar la distancia

L4 (mm)

1036

Espacio del suelo, cargado, debajo del mástil

M1 (mm)

50

Ancho del pasillo para paletas 1000 x 1200 cruzados

AST (MM)

3090

Ancho del pasillo para paletas 800 x 1200 a lo largo

AST (MM)

3162

Radio de giro

WA (mm)

1865

Longitud a través de los brazos de la rueda

L7 (mm)

2039

Velocidad de viaje, cargada/no abierta

km/h

10.5/11.0

Velocidad de elevación, cargada/no abierta

EM

0.29/0.29

Velocidad de disminución, cargada/no abierta

EM

0.45/0.45

Alcanzar la velocidad, cargado/no abundante

EM

0.1

Max. Gradeabilidad, cargada/no abierta

%

15/10

Freno de servicio

Electromagnético

Calificación del motor de conducción S2 60 min

KW

7.0 (AC)

Levante la calificación del motor a S3 15%

KW

14.0 (AC)

Voltaje de la batería/capacidad nominal K5

(V)/(ah) o kwh

36/700

Peso de la batería

kg

810

Nivel de presión de sonido en el asiento del conductor

DB (a)

75

* Opción: (1) Para 5-7m: batería de litio 36V/500AH (cargador 36V/100A)
(2) Para 9-10m: batería de litio 36V/700AH (cargador 36V/200a)
