Camión de alcance eléctrico

INICIO / producto / CARRETILLA ELEVADORA PARA PASILLOS ESTRECHOS / Camión de alcance eléctrico
Modelo

CQD20-D

Camión de alcance eléctrico

Max. Altura de elevación: 14500mm

Ventaja:

Alta eficiencia y flexibilidad
● Iniciar sesión de contraseña de inicio de una tecla, más conveniente para iniciar el camión.
● Sistema de dirección asistida eléctrica (EPS).
● Modo de dirección de 180/360 grados.
● El motor de CA proporciona una alta velocidad de conducción (cargado/ no abarca): 10.5/ 11 km por hora.
● Selección de velocidad de conducción de 4 etapas.
● Sistema de control de velocidad de giro optimizado de manera inteligente: el sistema analiza el ángulo del neumático, la conducción y la dirección de dirección, luego ajusta automáticamente la velocidad para lograr el máximo rendimiento de seguridad.
● El sistema de cámara lateral de la horquilla proporciona una mejor vista, evita el problema de ser bloqueado por las paletas mientras se apila.

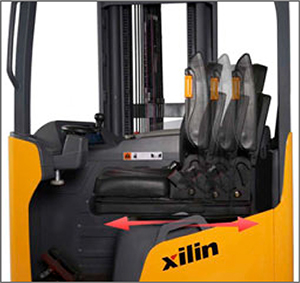

● Asiento de cojín lujoso equipado con función OPS.

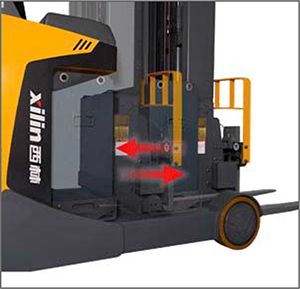

● Cambiadora del lado integral estándar.
Seguridad y estabilidad
● El mástil adopta un diseño de compensación, optimiza las vistas del operador.
● Función de límite de altura, función de límite de alta velocidad, función de límite de velocidad de giro.
● La velocidad de movimiento del mástil se reducirá automáticamente mientras alcanza la posición final.
● Sistema completo de control de CA con tecnología de comunicación de lata.
● El freno de servicio se opera por freno hidráulico y freno regenerativo al mismo tiempo, con corta distancia de frenado.
● Freno electromagnético automático después del estacionamiento.
● Asiento con interruptor apagado mientras el operador sale del asiento.
● Estándar: luces de advertencia, faros, espejos de vista trasera.
● Opción: función ASC (cuando el mástil se levanta y se mueve hacia adelante, puede reducir la vibración del camión)
Capacidad de servicio
● Cubierta superior de una pieza con diseño abierto, conveniente para mantener el controlador, las bombas de elevación, los dispositivos hidráulicos, los motores de accionamiento y los sistemas de frenos, etc.

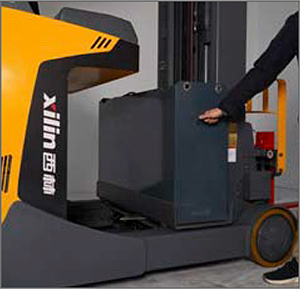

● La batería lateral se puede mover con mástil juntos, conveniente para mantener/reemplazar la batería.
● Todas las piezas eléctricas son diseño modular integrado, fácil de instalación/mantenimiento.

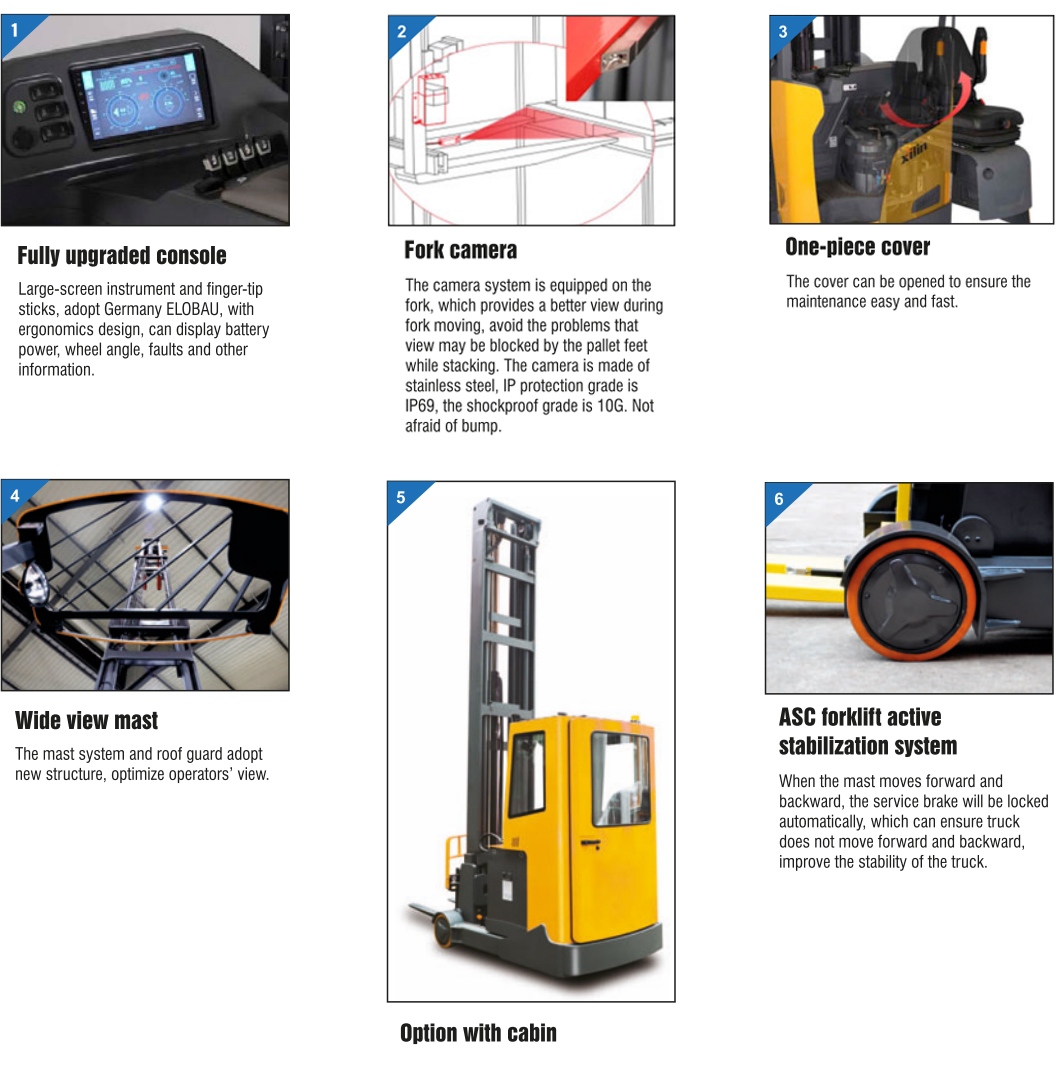

La consola ha sido completamente optimizada y actualizada
● El interruptor del pulgar importado de Alemania, se inclina hacia adelante para el diseño ergonómico, conveniente para operar; El pulgar puede controlar convenientemente el botón delantero/trasero y la bocina.
● El reposapiés del brazo está diseñado con cojín de espuma de poli, más cómodo para la operación a largo plazo.
● El botón de interruptor está integrado (para controlar los faros LED, los ventiladores, la luz roja, etc.), con funciones extendidas para un funcionamiento fácil.

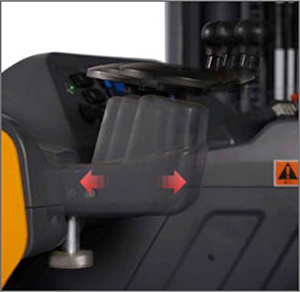

● El volante es ajustable delante y trasero, equipado con amortiguación de dirección.
● La consola está diseñada con almacenamiento múltiple.
● Instrumento de color de pantalla grande, visualización en tiempo real de la velocidad del vehículo, el modo de trabajo, el tiempo de trabajo, la alimentación de la batería, el ángulo de la rueda y las fallas y otra información (opción para el control mecánico).
● Con la interfaz de inicio de sesión de contraseña. (Para control magnético)
● Toda la función se puede operar con control de pantalla táctil, como interruptor hacia adelante/hacia atrás, control de los faros, control de bocina, 180/360 grados por interruptor de una llave del modo de dirección, etc.
● Puede comunicarse con el sistema de cámara y mostrar la imagen directamente en el instrumento.
● Puede comunicarse con el sistema de pesaje del vehículo y mostrar el peso de los productos en el instrumento en tiempo real (opción).
● Puede comunicarse con el sistema de posicionamiento de altura del vehículo, mostrar la altura de las horquillas en el instrumento en tiempo real y llevar a cabo la operación de altura fija/piso fijo. opción (opción).

OPCIÓN
● Sistema de cámara

● Función de elevación rápida

● Sistema de pesaje

● Luz azul

● Instrumento de pantalla táctil

● Batería de alta capacidad (800AH, 930AH)

● Batería de litio

● Documentos Holder

● Volante de dirección ajustable ● Asiento de cojín ajustable ● La batería se puede quitar con el mástil Y con la estructura lateral para facilitar el mantenimiento o el reemplazo de la batería.

Mesa de mástil

Altura de elevación máxima Altura, mástil bajado Levantamiento gratuito (con protector superior) Altura, mástil extendido
H3 (mm) H1 (mm) H2 (mm) H4 (mm)
3000 2240 0 3940
3500 2490 0 4440
4000 2740 0 4940
5000 2340 1400 5940
6200 2740 1800 7140
7400 3190 2250 8340
8000 3390 2450 8940
8600 3590 2650 9540
9500 3890 2950 10440
10200 4190 3250 11140
11100 4490 3550 12040
12000 4790 3850 12940
12500 4956 4016 13440
13000 5226 4286 13940
14000 5556 4616 14940

Con desplazamiento lateral CQD20-D
Etapas de mástil Mástil de 2 etapas Mástil de 3 etapas Mástil de 3 etapas Mástil de 2 etapas Mástil de 3 etapas Mástil de 3 etapas Mástil de 2 etapas Mástil de 3 etapas Mástil de 3 etapas Mástil de 2 etapas Mástil de 3 etapas Mástil de 3 etapas
Altura de mástil H3 H3 <4m Sm 10.2m H3 <4m 5m 10.2m H3 <4m 5m 10.2m H3 <4m 5m 10.2m
Capacidad de batería <500AH 600h 800h 930h
Base de ruedas y 1510 1510 1590 1590
Longitud total (mínimo) L1 2466 2542 2622 2737
Longitud a la cara de las horquillas L2 1396 1472 1552 1667
Alcanzar la distancia L4 600 524 524 409
Ancho del pasillo para paletas 1000x1200 Crossways Astaaaa 2849 2925 3005 3120
Ancho del pasillo para paletas 800x1200 a lo largo Ast 2899 2975 3055 3170
Ancho del pasillo para paletas 1000x1200 a lo largo Ast 2950 3026 3106 3221
Ancho del pasillo para paletas 800x1200 Crossways Ast 2720 2796 2876 2991
Radio de giro (mínimo) Washington 1783 1783 1863 1863
Longitud a través de los brazos de la rueda (horquilla exclusiva) L7 1960 1960 2040 2040
Tamaño de los neumáticos, ruedas de carga (diámetro x ancho) / φ340x114 φ340x114 φ340x114 φ340x114
Ancho general B1/B2 1270/1260 1345/1260 1270/1260 1345/1260 1270/1260 1345/1260 1270/1260 1345/1260

Tabla de capacidad de carga
LC = 600 mm LC = 700 mm LC = 800 mm LC = 900 mm LC = 1000 mm
Altura de elevación (mm) Capacidad residual (kg)
≤6000 2000 1780 1600 1460 1340
6200 1800 1600 1440 1310 1210
7400 1600 1420 1280 1170 1070
8000 1500 1330 1200 1090 1000
8600 1400 1240 1120 1020 940
9500 1200 1070 960 870 800
10200 1150 1020 920 840 770
10750 1050 930 840 760 700
11100 1000 890 800 730 670
12000 900 800 720 650 600
12500 850 750 680 620 570
13000 800 710 640 580 530
14000 750 660 600 540 500

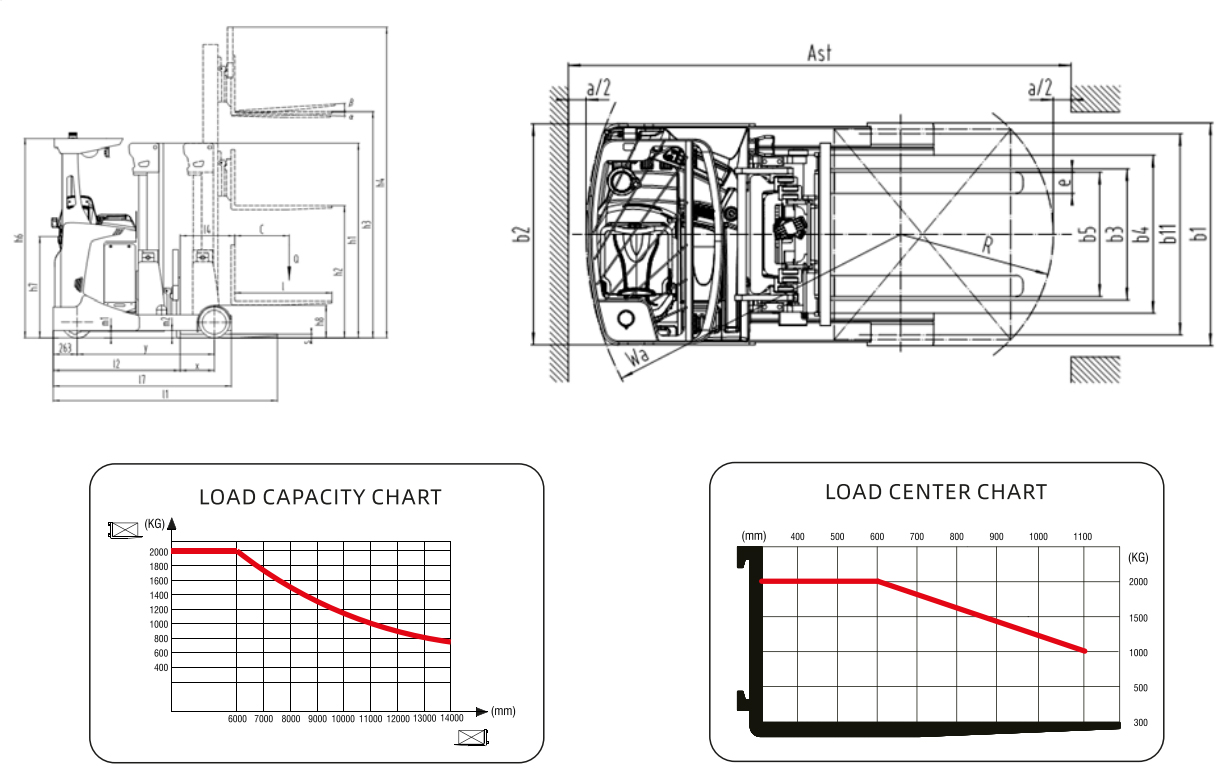

DIBUJO DE DIMENSIONES:

Designición de tipo de fabricante CQD20-D
(altura de elevación ≤9.5 metros)
Drive: Eléctrico (Tipo de batería, Main,. ...), diesel, gasolina, gas de combustible Eléctrico
Tipo de operador: mano, peatón, de pie, sentado, pedido Sentado
Capacidad nominal/carga nominal P (kg) 2000
Carga de distancia central C (mm) 600
Distancia de carga, centro del eje de transmisión a la bifurcación x (mm) 377
Distancia entre ejes y (mm) 1510
Peso de servicio kg 3605
Carga del eje, delantero/trasero sin listas kg 2245/1360
Carga del eje, tenedor avanzado, delantero cargado/trasero kg 727/4878
Carga del eje, horquilla retraída, cargada delantera/trasera kg 2030/3575
Neumáticos: caucho sólido, superelástico, neumático, poliuretano Poliuretano
Tamaño de los neumáticos, frente mm φ343 × 140
Tamaño de los neumáticos, trasero mm φ340 × 114
Ruedas, número delantero/trasero (× = ruedas conducidas) 1x/2
Banda de rodadura, trasera B11 (mm) 1146
Inclinación del carro de mástil/horquilla hacia adelante/hacia atrás A/B (°) 2/4
Altura, mástil bajado H1 (mm) 2240/2490/2740/2340/2740/3190/3390/3590/3890
Estiramiento libre H2 (mm) 0/0/0/1400/1800/2250/2450/2650/2950
H2 (*) (mm) 0/0/0/1736/2136/2536/2736/2936/3236
Max. altura de elevación H3 (mm) 3000/3500/4000/5000/6200/7400/8000/8600/9500
Altura, mástil extendido H4 (mm) 3940/4440/4940/5940/7140/8340/8940/9540/10440
Altura del protector superior (cabina) H6 (mm) 2210
Longitud total L1 (mm) 2466
Longitud a la cara de las horquillas L2 (mm) 1396
Ancho general B1/B2 (mm) 1270/1260
Dimensiones de horquilla din iso 2331 S/E/L (mm) 40/120/1070
Carriage de horquilla ISO 2328, clase/Tipo A, B 2b
Ancho de carpetas de horquilla B3 (mm) 928
Tornillo de horquilla B5 (mm) 708
Distancia entre los brazos de la rueda/superficies de carga B4 (mm) 900
Alcanzar la distancia 14 (mm) 600
Espacio del suelo, cargado, debajo del mástil M1 (mm) 80
Ancho del pasillo para paletas 1000 × 1200 Crossways AST (MM) 2849
2 ancho de pasillo para paletas 800 × 1200 a lo largo AST (MM) 2899
Radio de giro WA (mm) 1783
Longitud a través de los brazos de la rueda L7 (mm) 1960
Velocidad de viaje, cargada/no abierta km/h 13/14
Velocidad de elevación, cargada/no abierta EM 0.35/0.45
Velocidad de disminución, cargada/no abierta EM 0.5/0.5
Alcanzar la velocidad, cargado/no abundante EM 0.12/0.12
Max. De De % 10/10
Freno de servicio Electromagnético
Calificación del motor de conducción S260 min KW 6.5 (AC)
Levante la calificación del motor en S315% KW 8.2ac (12ac)
Voltaje de la batería/capacidad nominal K₅ (V)/(ah) o kwh 48/500
Peso de la batería kg 870
Nivel de presión de sonido en el asiento del conductor DB (a) 65
Designición de tipo de fabricante CQD20-D
(9.5 metros,
Drive: Electric (Tipo de batería, Main,. ...), diesel, gasolina, gas de combustible Electric
Tipo de operador: mano, peatón, de pie, sentado, pedido Sentado
Capacidad nominal/carga nominal P (kg) 2000
Carga de distancia central C (mm) 600
Distancia de carga, centro del eje de transmisión a la bifurcación x (mm) 377
Distancia entre ejes y (mm) 1510
Peso de servicio kg 4750
Carga del eje, delantero/trasero sin listas kg 2958/1792
Carga del eje, tenedor avanzado, delantero cargado/trasero kg 875/5875
Carga del eje, horquilla retraída, cargada delantera/trasera kg 2444/4306
Neumáticos: caucho sólido, superelástico, neumático, poliuretano Poliuretano
Tamaño de los neumáticos, frente mm φ343 × 140
Tamaño de los neumáticos, trasero mm φ340 × 114
Ruedas, número delantero/trasero (× = ruedas conducidas) 1x/2
Banda de rodadura, trasera B11 (mm) 1196
Inclinación del carro de mástil/horquilla hacia adelante/hacia atrás A/B (°) 2/4
Altura, mástil bajado H1 (mm) 4190/4490/4790/4956
Estiramiento libre H2 (mm) 3250/3550/3850/4016
H2 (*) (mm) 3600/3900/4200/4366
Max. altura de elevación H3 (mm) 10200/11100/12000/12500
Altura, mástil extendido H4 (mm) 11140/12040/12940/13440
Altura del protector superior (cabina) H6 (mm) 2210
Longitud total L1 (mm) 2466
Longitud a la cara de las horquillas L2 (mm) 1396
Ancho general B1/B2 (mm) 1345/1260
Dimensiones de horquilla din iso 2331 S/E/L (mm) 40/120/1070
Carriage de horquilla ISO 2328, clase/Tipo A, B 2b
Ancho de carpetas de horquilla B3 (mm) 928
Tornillo de horquilla B5 (mm) 708
Distancia entre los brazos de la rueda/superficies de carga B4 (mm) 900
Alcanzar la distancia 14 (mm) 600
Espacio del suelo, cargado, debajo del mástil M1 (mm) 80
Ancho del pasillo para paletas 1000 × 1200 Crossways AST (MM) 2849
2 ancho de pasillo para paletas 800 × 1200 a lo largo AST (MM) 2899
Radio de giro WA (mm) 1783
Longitud a través de los brazos de la rueda L7 (mm) 1960
Velocidad de viaje, cargada/no abierta km/h 13/14
Velocidad de elevación, cargada/no abierta EM 0.35/0.45
Velocidad de disminución, cargada/no abierta EM 0.5/0.5
Alcanzar la velocidad, cargado/no abundante EM 0.12/0.12
Max. % 10/10
Freno de servicio Electromagnético
Calificación del motor de conducción S260 min KW 6.5 (AC)
Levante la calificación del motor en S315% KW 8.2ac (12ac)
Voltaje de la batería/capacidad nominal K₅ (V)/(ah) o kwh 48/500
Peso de la batería kg 870
Nivel de presión de sonido en el asiento del conductor DB (a) 65
Opción:
1) Gran motor de potencia con elevación rápida (*) significa sin respaldo
2) Batería ácida 48V/600AH, 48V/800AH, 48V/930AH
3) Batería Ilithium48V/400AH, 48V/450AH, 48V/600AH, 48V/750AH, 48V/875AH
