Camión de alcance de horquilla eléctrica-Ningbo Ruyi Joint Stock Co.,Ltd.

Seguridad y estabilidad

● Sistema avanzado de control de CA que elimina los cepillos del motor y el contactor direccional, lo que hace los requisitos de mantenimiento mínimos.

● Control de velocidad sin paso Sistema de frenos regenerativos inteligentes: aumente el rendimiento general del camión al disminuir los intervalos de carga de la batería.

● Equipado con inicio de mano ajustable, adaptado a un operador diferente.

● Pantalla multifunción: estado de la batería, medidor de horas, indicador de falla, etc.

● La batería de dos lados con sistema de implementación es muy conveniente para reemplazar las baterías.

● Cusco de amortiguación para operación de bajo ruido.

● La válvula de alivio de presión incorporada protege los camiones de las sobrecargas.

● Desconectación de potencia de emergencia.

ESTRUCTURAL

● El bajo centro de gravedad asegura la operación estable.

● La rueda de conducción vertical tiene un pequeño radio de giro y fácil de mantener. La estructura del motor es a prueba de agua y a prueba de polvo.

● Las horquillas de alcance de tijera son operadas por Electric Controller, lo que hace que la operación estable y sin impacto.

UTILIDAD

● La configuración de protección de batería baja prolonga el tiempo de uso de la batería.

● La tecnología Canbus reduce la complejidad del cableado y aumenta la confiabilidad.

● Todos los puntos de pivote tienen ajuste de grasa y bujes útiles, reduciendo el desgaste de los componentes y la vida útil de los componentes.

● La cubierta posterior es fácil de abrir para el mantenimiento y el ajuste de partes de la válvula, el tubo de aceite y las piezas electrónicas.

Opción:

● Piernas de horcajadas

● Tijeras dobles

● Ruedas frontales dobles

● Mastos de ascensor gratis completos

● Side Shift

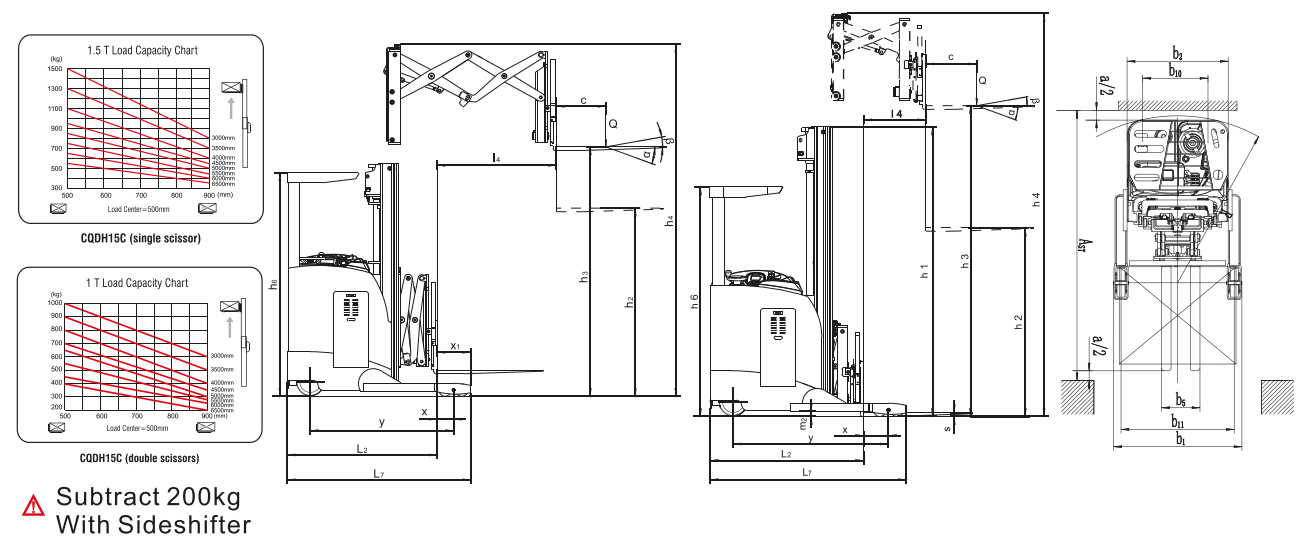

Designición de tipo de fabricante		CQDH15C (tijera única)
Drive: Eléctrico (tipo de batería, plato principal, ...), diesel, gasolina, gas de combustible		Eléctrico
Tipo de operador: mano, peatón, de pie, sentado, pedido		De pie
Capacidad nominal/carga nominal		1500
Carga de distancia central	C (mm)	500
Distancia de carga, centro del eje de transmisión a la bifurcación	x (mm)	334	309
Distancia entre ejes	y (mm)	1435	1435
Peso de servicio	kg	2450/2500/2560	2700/2800/2900/3000
Carga del eje, delantero/trasero sin listas	kg	1040/1960
Carga del eje, tenedor avanzado, delantero cargado/trasero	kg	2950/1550
Carga del eje, horquilla retraída, cargada delantera/trasera	kg	2750/1750
Neumáticos: caucho sólido, superelástico. neumático, poliuretano		Poliuretano
Tamaño de los neumáticos, frente		Φ250x100
Tamaño de los neumáticos, trasero		Φ125x82
Ruedas adicionales (dimensiones)		Φ160x60
Ruedas, número delantero/trasero (x = ruedas conducidas)		1x 2/4
Pisada	B10 (mm)	673	673
Banda de rodadura, trasera	B11 (mm)	1164	1164/1224
Inclinación del carro de mástil/horquilla hacia adelante/hacia atrás	A/B (°)	2/5
Altura, mástil bajado	H1 (mm)	2125/2375/2625	2185/2345/2505/2675
Estiramiento libre	H2 (mm)	N / A	1575/1700/1825/2000
Max. altura de elevación	H3 (mm)	3000/3500/4000	4500/5000/5500/6000
Altura, mástil extendido	H4 (mm)	3881/4381/4881	5381/5881/6381/6881
Altura del protector superior (cabina)	H6 (mm)	2246
Longitud total	L1 (mm)	2409	2435
Longitud a la cara de las horquillas	L2 (mm)	1339	1365
Ancho general	B1/B2 (mm)	1322/1040	1322-1382/1040
Dimensiones de horquilla din iso 2331	S/E/L (mm)	35/100/1070
Carriage de horquilla ISO 2328, clase/Tipo A, B		2A
Ancho de carpetas de horquilla	B3 (mm)	940/990	940/990
Tornillo de horquilla	B5 (mm)	200-760/200-680	200-760/200-680
Distancia entre los brazos de la rueda/superficies de carga	B4 (mm)	1006	1006/1066
Alcanzar la distancia	L4 (mm)	500
Espacio del suelo, cargado, debajo del mástil	M1 (mm)	49
Ancho del pasillo para paletas 1000 x 1200 cruzados	AST (MM)	2814	2839
Ancho del pasillo para paletas 800 x 1200 a lo largo	AST (MM)	2871	2902
Radio de giro	WA (mm)	1718	1718
Longitud a través de los brazos de la rueda	L7 (mm)	1848
Velocidad de viaje, cargada/no abierta	km/h	6.5/7.0
Velocidad de elevación, cargada/no abierta	EM	0.135/0.16
Velocidad de disminución, cargada/no abierta	EM	0.15/0.20
Alcanzar la velocidad, cargado/no abundante	EM	0.1	0.1
Max. Gradeabilidad, cargada/no abierta	De De De %	5/12	5/12
Freno de servicio		Electromagnético
Calificación del motor de conducción S2 60 min	KW	2.2 AC
Levante la calificación del motor a S3 15%	KW	4.5	4.5
Voltaje de la batería/capacidad nominal K5	(V)/(ah) o kwh	24/420 (560)
Peso de la batería	kg	340 (425)
Nivel de presión de sonido en el asiento del conductor	DB (a)	75

Designición de tipo de fabricante		CQDH15C (tijera única)
Drive: Eléctrico (tipo de batería, plato principal, ...), diesel, gasolina, gas de combustible		Electric
Tipo de operador: mano, peatón, de pie, sentado, pedido		De pie
Capacidad nominal/carga nominal		1500
Carga de distancia central	C (mm)	500
Distancia de carga, centro del eje de transmisión a la bifurcación	x (mm)	246	246
Distancia entre ejes	y (mm)	1522	1522
Peso de servicio	kg	3130/3180/3230	3370/3470/3570/3670/3770
Carga del eje, delantero/trasero sin listas	kg	1306/2464
Carga del eje, tenedor avanzado, delantero cargado/trasero	kg	3420/1850
Carga del eje, horquilla retraída, cargada delantera/trasera	kg	3220/2050
Neumáticos: caucho sólido, superelástico. neumático, poliuretano		Poliuretano
Tamaño de los neumáticos, frente		Φ280x100
Tamaño de los neumáticos, trasero		Φ125x82
Ruedas adicionales (dimensiones)		Φ160x60
Ruedas, número delantero/trasero (x = ruedas conducidas)		1x 2/4
Pisada	B10 (mm)	673	673
Banda de rodadura, trasera	B11 (mm)	1140	1140
Inclinación del carro de mástil/horquilla hacia adelante/hacia atrás	A/B (°)	2/5
Altura, mástil bajado	H1 (mm)	2125/2375/2625	2185/2345/2505/2675/2840
Estiramiento libre	H2 (mm)	N / A	1575/1700/1825/2000/2125
Max. altura de elevación	H3 (mm)	3000/3500/4000	4500/5000/5500/6000/6500
Altura, mástil extendido	H4 (mm)	3900/4400/4900	5400/5900/6400/6900/7400
Altura del protector superior (cabina)	H6 (mm)	2246
Longitud total	L1 (mm)	2615
Longitud a la cara de las horquillas	L2 (mm)	1518
Ancho general	B1/B2 (mm)	1298/1040
Dimensiones de horquilla din iso 2331	S/E/L (mm)	35/100/1070
Carriage de horquilla ISO 2328, clase/Tipo A, B		2A
Ancho de carpetas de horquilla	B3 (mm)	940	940
Tornillo de horquilla	B5 (mm)	200-680	200-680
Distancia entre los brazos de la rueda/superficies de carga	B4 (mm)	982	982
Alcanzar la distancia	L4 (mm)	500
Espacio del suelo, cargado, debajo del mástil	M1 (mm)	49
Ancho del pasillo para paletas 1000 x 1200 cruzados	AST (MM)	2956	2956
Ancho del pasillo para paletas 800 x 1200 a lo largo	AST (MM)	3027	3027
Radio de giro	WA (mm)	1791	1791
Longitud a través de los brazos de la rueda	L7 (mm)	1923
Velocidad de viaje, cargada/no abierta	km/h	6.5/7.0
Velocidad de elevación, cargada/no abierta	EM	0.27/0.4
Velocidad de disminución, cargada/no abierta	EM	0.45/0.36
Alcanzar la velocidad, cargado/no abundante	EM	0.1	0.1
Max. Gradeabilidad, cargada/no abierta	%	5/12	5/12
Freno de servicio		Electromagnético
Calificación del motor de conducción S2 60 min	KW	3.0 (AC)
Levante la calificación del motor a S3 15%	KW	10.0 (AC)
Voltaje de la batería/capacidad nominal K5	(V)/(ah) o kwh	36/700
Peso de la batería	kg	810
Nivel de presión de sonido en el asiento del conductor	DB (a)	75

Designición de tipo de fabricante		CQDH15C (doble tijera)
Drive: Electric (tipo de batería, plato principal, ...), diesel, gasolina, gas de combustible		Electric
Tipo de operador: mano, peatón, de pie, sentado, pedido		De pie
Capacidad nominal/carga nominal		1000
Carga de distancia central	C (mm)	500
Distancia de carga, centro del eje de transmisión a la bifurcación	x (mm)	159	135
Distancia entre ejes	y (mm)	1435	1435
Peso de servicio	kg	2480/2530/2590	2730/2830/2930/3030
Carga del eje, delantero/trasero sin listas	kg	1050/1980
Carga del eje, tenedor avanzado, delantero cargado/trasero	kg	2662/1368
Carga del eje, horquilla retraída, cargada delantera/trasera	kg	2462/1568
Neumáticos: caucho sólido, superelástico. neumático, poliuretano		Poliuretano
Tamaño de los neumáticos, frente		Φ280x100
Tamaño de los neumáticos, trasero		Φ125x82
Ruedas adicionales (dimensiones)		Φ160x60
Ruedas, número delantero/trasero (x = ruedas conducidas)		1x 2/4
Pisada	B10 (mm)	673	673
Banda de rodadura, trasera	B11 (mm)	1164	1164/1224
Inclinación del carro de mástil/horquilla hacia adelante/hacia atrás	A/B (°)	2/5
Altura, mástil bajado	H1 (mm)	2125/2375/2625	2185/2345/2505/2675
Estiramiento libre	H2 (mm)	N / A	1575/1700/1825/2000
Max. altura de elevación	H3 (mm)	3000/3500/4000	4500/5000/5500/6000
Altura, mástil extendido	H4 (mm)	4035/4535/5035	5535/6035/6535/7035
Altura del protector superior (cabina)	H6 (mm)	2246
Longitud total	L1 (mm)	2585	2609
Longitud a la cara de las horquillas	L2 (mm)	1491	1515
Ancho general	B1/B2 (mm)	1322/1040	1322-1382/1040
Dimensiones de horquilla din iso 2331	S/E/L (mm)	35/100/1070
Carriage de horquilla ISO 2328, clase/Tipo A, B		2A
Ancho de carpetas de horquilla	B3 (mm)	940/990	940/990
Tornillo de horquilla	B5 (mm)	200-760/200-680	200-760/200-680
Distancia entre los brazos de la rueda/superficies de carga	B4 (mm)	1006	1006/1066
Alcanzar la distancia	L4 (mm)	1200
Espacio del suelo, cargado, debajo del mástil	M1 (mm)	49
Ancho del pasillo para paletas 1000 x 1200 cruzados	AST (MM)	2915	2971
Ancho del pasillo para paletas 800 x 1200 a lo largo	AST (MM)	3034	3056
Radio de giro	WA (mm)	1718	1718
Longitud a través de los brazos de la rueda	L7 (mm)	1848
Velocidad de viaje, cargada/no abierta	km/h	6.5/7.0
Velocidad de elevación, cargada/no abierta	EM	0.135/0.16
Velocidad de disminución, cargada/no abierta	EM	0.15/0.20
Alcanzar la velocidad, cargado/no abundante	EM	0.1	0.1
Max. Gradeabilidad, cargada/no abierta	%	5/12	5/12
Freno de servicio		Electromagnético
Calificación del motor de conducción S2 60 min	KW	2.2 AC
Levante la calificación del motor a S3 15%	KW	4.5
Voltaje de la batería/capacidad nominal K5	(V)/(ah) o kwh	24/420 (560)
Peso de la batería	kg	340 (425)
Nivel de presión de sonido en el asiento del conductor	DB (a)	75

1. Velocidad de elevación normal

2. Velocidad de bajada normal

3. Alta velocidad de elevación (3 veces más alta de lo normal)

4. Alta velocidad de baja (3 veces más alta de lo normal)

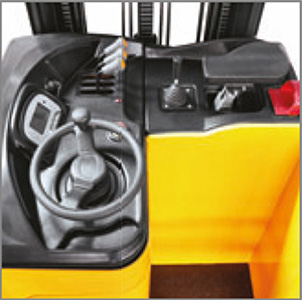

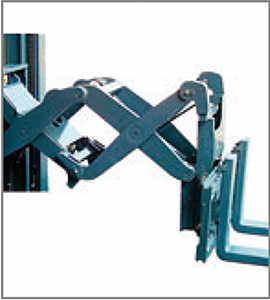

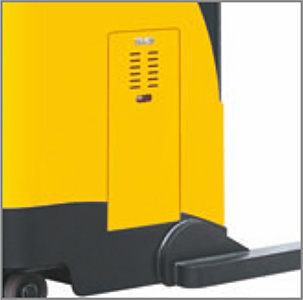

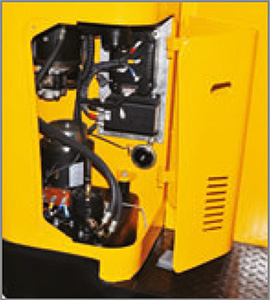

La opcional de las horquillas de doble tijeras.	Cabón grande con interruptor de apagado del hombre muerto, pantalla multifunción: estado de la batería, medidor de horas, indicador de falla, etc.	El motor de accionamiento montado verticalmente con la tecnología de bus CAN reduce la complejidad del cableado y aumenta la confiabilidad.	Batería lateral con sistema de implementación conveniente para reemplazar las baterías. La cubierta de la batería le hace fácil llenar la batería.
