Walkie Straddle Straddle Stacker Electric Walkie-Ningbo Ruyi Joint Stock Co.,Ltd.

CTDR15-I/CTDR15-II

Estructural y seguridad:

● Sistema de control de CA avanzado Sistema de frenos regenerativo inteligente.

● Pantalla multifunción con BDI y medidor de horas.

● Dispositivo de inversión de emergencia.

● El sistema de desaceleración automática utiliza el frenado regenerativo.

● La válvula de alivio de presión incorporada protege los camiones de las sobrecargas.

● Interruptor de desconexión de potencia de emergencia.

● Control de velocidad sin pasos.

● Con el interruptor de límite de elevación para apagar el motor de la bomba en la parte superior máxima. Altura de elevación.

● Radio de giro pequeño Sistema de motor de accionamiento en pie, estructura del motor a prueba de agua y a prueba de polvo.

UTILIDAD:

● La tecnología reduce la complejidad del cableado.

● Batería lateral con sistema de despliegue, conveniente para el reemplazo

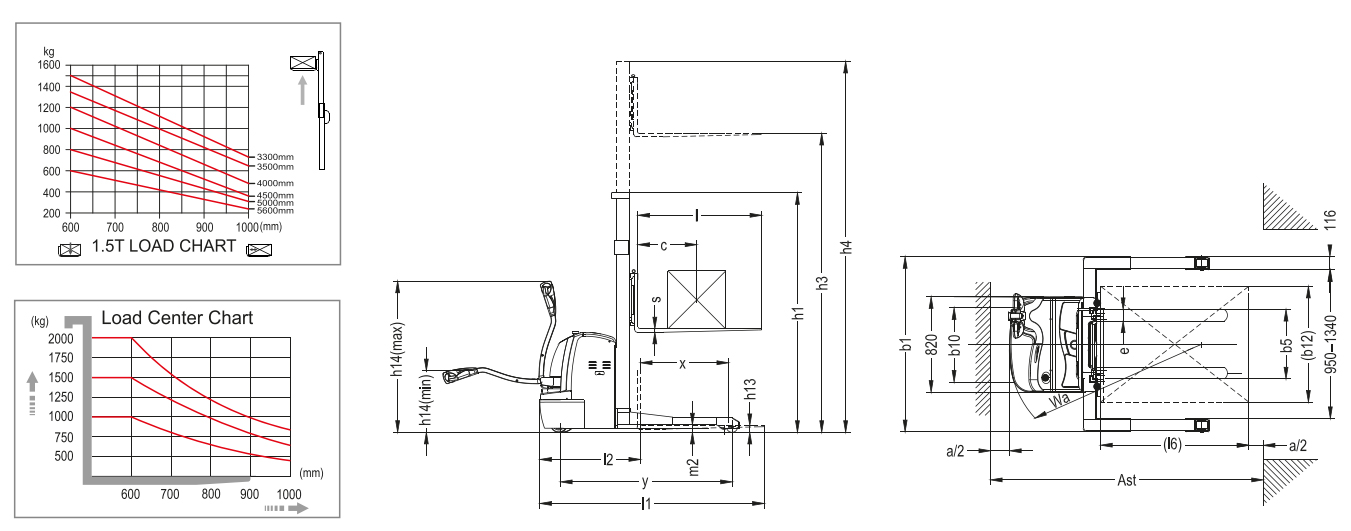

Designición de tipo de fabricantes		CTDR15-I	CTDR15-II
Drive: Eléctrico (tipo de batería, plato principal, ...), diesel, gasolina, gas de combustible		Eléctrico	Eléctrico
Tipo de operador: mano, peatón, de pie, sentado, pedido		Peatonal	Peatonal
Capacidad nominal/carga nominal	P (kg)	1500	1500
Carga de distancia central	C (mm)	600	600
Distancia de carga, centro del eje de transmisión a la bifurcación	x (mm)	677	677
Distancia entre ejes	y (mm)	1420	1420
Peso de servicio	kg	1090/1210/1230/1250/1415/1460/1500	1040/1160/1170/1200/1375/1410/1450
Carga del eje, delantera cargada/trasera	kg	1430/1280	1408/1250
Carga del eje, delantero/trasero sin listas	kg	860/350	827/333
Neumáticos: caucho sólido, súper elástico, neumático, poliuretano		Poliuretano
Tamaño de los neumáticos, frente		Φ250x70
Tamaño de los neumáticos, trasero		Φ80x84
Ruedas adicionales (dimensiones)		Φ150x60
Ruedas, número delantero/trasero (x = ruedas conducidas)		1x 1/4
Pisada	B10 (mm)	520
Banda de rodadura, trasera	B11 (mm)	1040/1430
Mástil de altura bajado	H1 (mm)	1805/2055/2205/2305/2120/2280/2480
Estiramiento libre	H2 (mm)	1300/1550/1700/1800/1570/1740/1940
Max. altura de elevación	H3 (mm)	2500/3000/3300/3500/4500/5000/5600
Mástil de altura extendido	H4 (mm)	3025/3525/3825/4025/5080/5560/6160
Barra de tiro de altura en posición de conducción min./max.	H14 (mm)	670/1300
Altura de los brazos de la rueda	H8 (mm)	86
Altura bajada	H13 (mm)	70
Longitud total	L1 (mm)	1980 (2060)
Longitud a la cara de las horquillas	L2 (mm)	915
Ancho general	B1/B2 (mm)	1170/1560
Dimensiones de horquilla din iso 2331	S/E/L (mm)	35/100/1070 (1150)
Tornillo de horquilla	B5 (mm)	200-800
Despeje de tierra, centro de la distancia entre ejes	M2 (mm)	35
Ancho del pasillo para paletas 1000 x 1200 cruzados	AST (MM)	2480
Ancho del pasillo para paletas 800 x 1200 a lo largo	AST (MM)	2465
Radio de giro	WA (mm)	1610
Velocidad de viaje, cargada/no abierta	km/h	5.8/6.0
Velocidad de elevación, cargada/no abierta	EM	0-0.16/0-0.24	0.11/0.16
Velocidad de disminución, cargada/no abierta	EM	0-0.39/0-0.26	0.14/0.19
Max. Gradeabilidad, cargada/no abierta	De De %	8/15	8/15
Freno de servicio		Electromagnético
Calificación del motor de conducción S2 60 min	KW	1.5 (AC)	1.2 (AC)
Levante la calificación del motor a S3 15%	KW	3.2	3
Voltaje de la batería/capacidad nominal K5	(V)/(ah) o kwh	24/300	24/240
Peso de la batería	kg	260	220
Nivel de presión de sonido en el asiento del conductor	DB (a)	70	70

Designición de tipo de fabricantes		CTDR15-III	CTDR15-III
Drive: Eléctrico (tipo de batería, plato principal, ...), diesel, gasolina, gas de combustible		Electric	Electric
Tipo de operador: mano, peatón, de pie, sentado, pedido		Peatonal	Peatonal
Capacidad nominal/carga nominal	P (kg)	1500	1500
Carga de distancia central	C (mm)	600	600
Distancia de carga, centro del eje de transmisión a la bifurcación	x (mm)	795	779
Distancia entre ejes	y (mm)	1460	1539
Peso de servicio	kg	940/960/980/1005	1315/1350/1390
Carga del eje, delantera cargada/trasera	kg	1340/1120	1506/1344
Carga del eje, delantero/trasero sin listas	kg	734/226	963/387
Neumáticos: caucho sólido, súper elástico, neumático, poliuretano		Poliuretano	Poliuretano
Tamaño de los neumáticos, frente		Φ250x70	Φ250x70
Tamaño de los neumáticos, trasero		Φ98x82	Φ98x82
Ruedas adicionales (dimensiones)		Φ150x60	Φ150x60
Ruedas, número delantero/trasero (x = ruedas conducidas)		1x 1/2	1x 1/2
Pisada	B10 (mm)	520	520
Banda de rodadura, trasera	B11 (mm)	1066/1466	1066/1466
Mástil de altura bajado	H1 (mm)	2145/1895/2145/2295	2120/2280/2480
Estiramiento libre	H2 (mm)	N / A	1570/1740/1940
Max. altura de elevación	H3 (mm)	1600/2500/3000/3300	4500/5000/5600
Mástil de altura extendido	H4 (mm)	2145/3145/3645/3945	5060/5560/6160
Barra de tiro de altura en posición de conducción min./max.	H14 (mm)	670/1300	670/1300
Altura de los brazos de la rueda	H8 (mm)	125	125
Altura bajada	H13 (mm)	70	70
Longitud total	L1 (mm)	2015 (2095)	2020 (2100)
Longitud a la cara de las horquillas	L2 (mm)	970	950
Ancho general	B1/B2 (mm)	1182/1582	1182/1582
Dimensiones de horquilla din iso 2331	S/E/L (mm)	35/100/1070 (1150)	35/100/1070 (1150)
Tornillo de horquilla	B5 (mm)	200-800	200-800
Despeje de tierra, centro de la distancia entre ejes	M2 (mm)	35	35
Ancho del pasillo para paletas 1000 x 1200 cruzados	AST (MM)	2530	2569
Ancho del pasillo para paletas 800 x 1200 a lo largo	AST (MM)	2500	2475
Radio de giro	WA (mm)	1655	1730
Velocidad de viaje, cargada/no abierta	km/h	5.8/6.0	5.8/6.0
Velocidad de elevación, cargada/no abierta	EM	0.09/0.16	0.09/0.16
Velocidad de disminución, cargada/no abierta	EM	0.15/0.16	0.15/0.16
Max. Gradeabilidad, cargada/no abierta	%	15/06	15/06
Freno de servicio		Electromagnético	Electromagnético
Calificación del motor de conducción S2 60 min	KW	1.2 (AC)	1.2 (AC)
Levante la calificación del motor a S3 15%	KW	2.2	2.2
Voltaje de la batería/capacidad nominal K5	(V)/(ah) o kwh	24/200	24/200
Peso de la batería	kg	160	160
Nivel de presión de sonido en el asiento del conductor	DB (a)	70	70

Modelo	Observaciones
CTDR15-ⅰ	Alta configuración con válvula proporcional
CTDR15-ⅱ	Configuración estándar
CTDR15-ⅲ	Tipo de servicio ligero
