Apilador de pilotos eléctricos-Ningbo Ruyi Joint Stock Co.,Ltd.

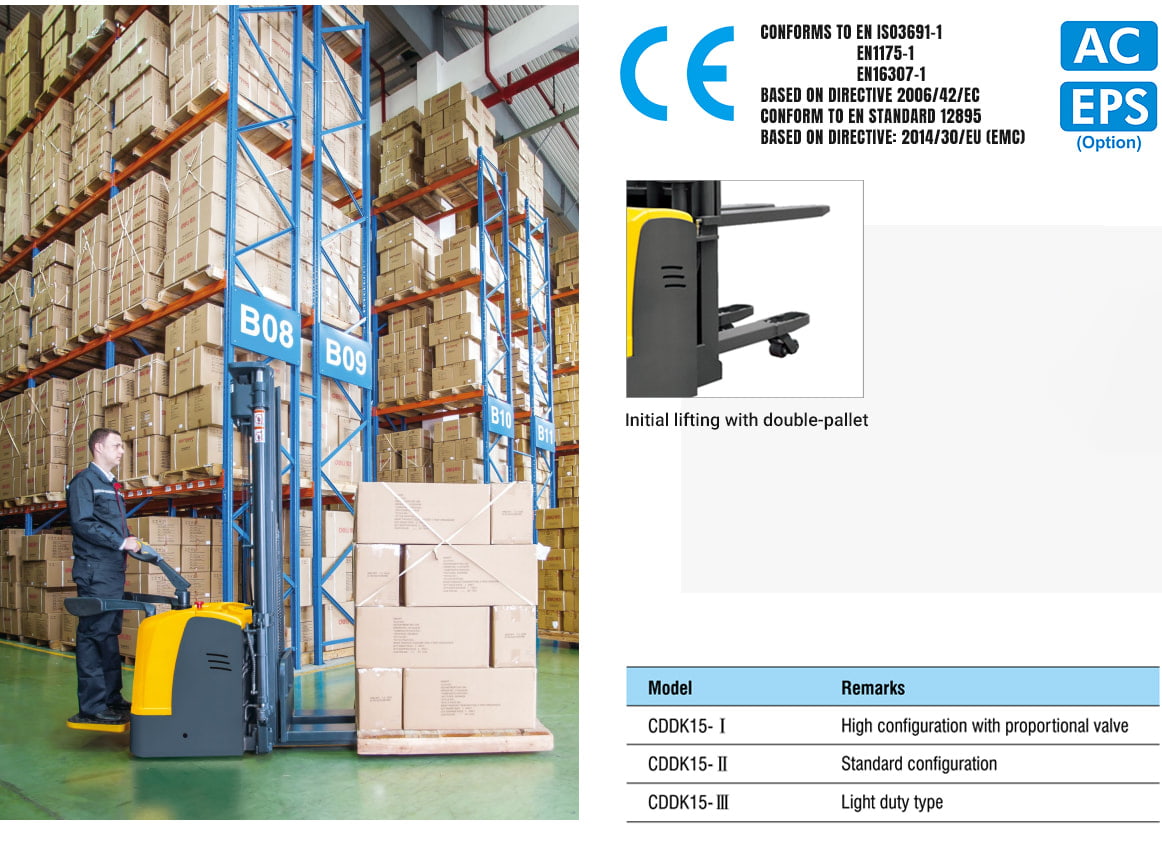

CDDK15-I/CDDK15-II

Seguridad y productividad:

● El motor de CA elimina el reemplazo del cepillo de carbono.
● Visualización multifunción con BDL y medidor de horas.
● La batería lateral es fácil de mantener.
● Cojín de amortiguación para operación de bajo ruido.
● Mango equipado con dispositivo de inversión de emergencia para mantenerse a salvo.
● La función de desaceleración automática hace que el funcionamiento sea más seguro.
● La válvula de alivio de presión incorporada protege a los camiones de sobrecargas, aumenta la confiabilidad.
● Con el freno en posición vertical y horizontal, aumentando la seguridad del camión.
● Interruptor de desconexión de potencia de emergencia.
● Interruptor de baja velocidad en forma de tortuga.
● Control de velocidad sin pasos.

Diseño estructural óptimo:

● Low Barycenter asegura la operación estable.
● La rueda de conducción vertical garantiza un mantenimiento conveniente y un pequeño radio de giro. La estructura del motor a prueba de agua y a prueba de polvo, mantiene el frenado y el motor más duraderos y confiables.
● El mástil y el marco son dividibles e intercambiables.
● Levantamiento gratuito completo, apto para la casa de techo bajo. (El camión de altura de elevación de 3 m puede entrar en una puerta de 2 m)

UTILIDAD:

● La configuración de protección de bajo voltaje prolonga el tiempo de vida útil de la batería.

● El diseño concentrado de los componentes electrónicos simplifica el circuito y hace que se ensamble, depurar y mantener fácilmente.

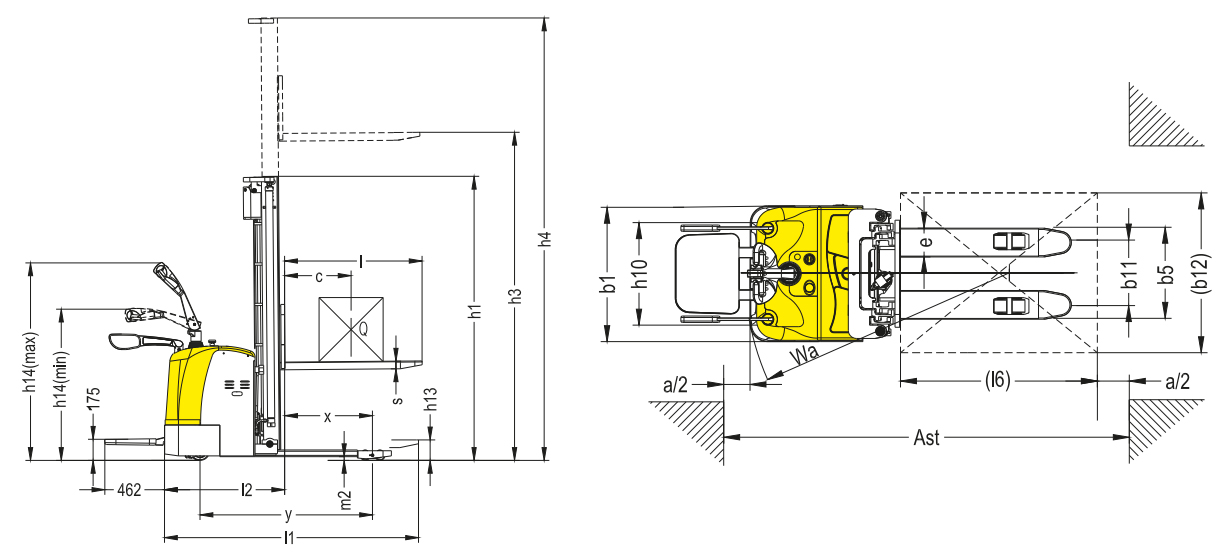

Designación de tipo de fabricante		CDDK15-I	CDDK15-II
Drive: Eléctrico (tipo de batería, plato principal, ...), diesel, gasolina, gas de combustible		Eléctrico	Eléctrico
Tipo de operador: mano, peatón, de pie, sentado, pedido		De pie	De pie

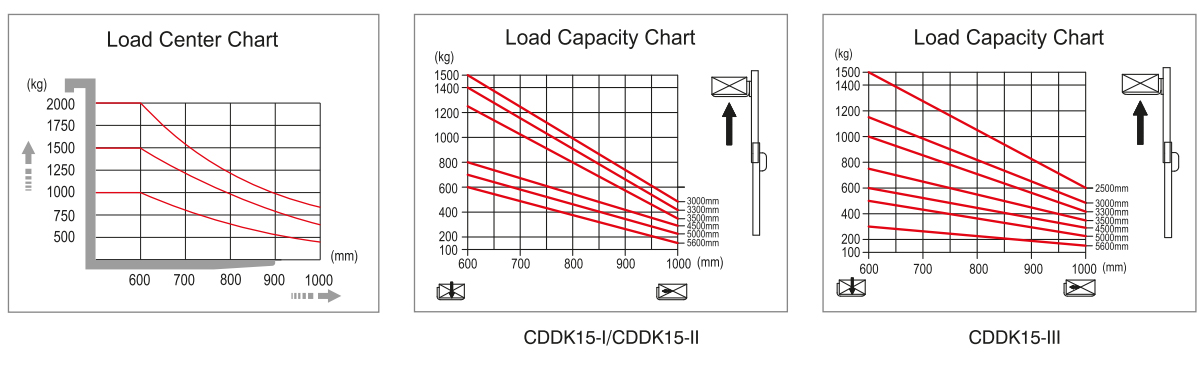

Capacidad nominal/carga nominal	P (kg)	1500	1500
Carga de distancia central	C (mm)	600	600
Distancia de carga, centro del eje de transmisión a la bifurcación	x (mm)	697	697
Distancia entre ejes	y (mm)	1378	1378
Peso de servicio	kg	1330/1340/1350/1370/1530/1560/1595	1140/1190/1200/1290	1370/1400/1530
Yo cargando, cargado de fronvras	kg	1830/1140	1830/1140
Yo cargando, no late delante/trasero	kg	1040/470	1040/470
Neumáticos: caucho sólido, súper elástico, neumático, poliuretano		Poliuretano	Poliuretano
Tamaño de los neumáticos, frente		Φ250x80	Φ250x80
Tamaño de los neumáticos, trasero		Φ80x84	Φ80x84
Ruedas adicionales (dimensiones)		Φ150x60	Φ150x60
Ruedas, número delantero/trasero (x = ruedas conducidas)		1x 1/4	1x 1/4
Pisada	B10 (mm)	580	580
Banda de rodadura, trasera	B11 (mm)	404/530	404/530
Altura, mástil bajado	H1 (mm)	1735/1985/2135/2235/2050/2210/2410	1735/1985/2135/2235	2050/2210/2410
Estiramiento libre	H2 (mm)	1300/1550/1700/1800/1570/1740/1940	1300/1550/1700/1800	1570/1740/1940
Max. altura de elevación	H3 (mm)	2500/3000/3300/3500/4500/5000/5600	2500/3000/3300/3500	4500/5000/5600
Altura, mástil extendido	H4 (mm)	2955/3455/3755/3955/5030/5510/6110	2955/3455/3755/3955	5030/5510/6110
Barra de tiro de altura en posición de conducción min./max.	H14 (mm)	1150/1450
Altura de los brazos de la rueda	H8 (mm)	81
Altura, bajada	H13 (mm)	90
Longitud total	L1 (mm)	2020 (2100)
Longitud a la cara de las horquillas	L2 (mm)	950
Ancho general	B1/B2 (mm)	850
Dimensiones de horquilla din iso 2331	S/E/L (mm)	60/180/1070 (1150)
Tornillo de horquilla	B5 (mm)	570/695
Despeje de tierra, centro de la distancia entre ejes	M2 (mm)	31
Ancho del pasillo para paletas 1000 x 1200 cruzados	AST (MM)	2535
Ancho del pasillo para paletas 800 x 1200 a lo largo	AST (MM)	2515
Radio de giro	WA (mm)	1655
Velocidad de viaje, cargada/no abierta	km/h	7.0/7.1
Velocidad de elevación, cargada/no abierta	EM	0-0.16/0-0.24	0.11/0.16
Velocidad de disminución, cargada/no abierta	EM	0-0.39/0-0.26	0.14/0.19
Max. Gradeabilidad, cargada/no abierta	De De %	8/15	8/15
Freno de servicio		Electromagnético	Electromagnético
Calificación del motor de conducción S2 60 min	KW	1.5 (AC)	1.2 (AC)
Levante la calificación del motor a S3 15%	KW	3.2	3.0
Voltaje de la batería/capacidad nominal K5	(V)/(ah) o kwh	24/300	24/240	24/300
Peso de la batería	kg	260	220	260
Nivel de presión de sonido en el asiento del conductor	DB (a)	70	70

Designición de tipo de fabricantes		CDDK15-II	CDDK15-III
Drive: Eléctrico (tipo de batería, plato principal, ...), diesel, gasolina, gas de combustible		Electric	Electric
Tipo de operador: mano, peatón, de pie, sentado, pedido		De pie	De pie
Capacidad nominal/carga nominal	P (kg)	1500	1500
Carga de distancia central	C (mm)	600	600
Distancia de carga, centro del eje de transmisión a la bifurcación	x (mm)	697	697
Distancia entre ejes	y (mm)	1405	1405
Peso de servicio	kg	760/810/835/860	1200/1230/1265
Carga del eje, delantera cargada/trasera	kg	1280/1070	1280/1070
Carga del eje, delantero/trasero sin listas	kg	650/200	650/200
Neumáticos: caucho sólido, súper elástico, neumático, poliuretano		Poliuretano	Poliuretano
Tamaño de los neumáticos, frente		Φ250x70	Φ250x70
Tamaño de los neumáticos, trasero		Φ80x70	Φ80x70
Ruedas adicionales (dimensiones)		Φ150x60	Φ150x60
Ruedas, número delantero/trasero (x = ruedas conducidas)		1x 2/4	1x 2/4
Pisada	B10 (mm)	586	586
Banda de rodadura, trasera	B11 (mm)	410/525	410/525
Mástil de altura bajado	H1 (mm)	2087/1837/2087/2237/2337	2050/2210/2410
Estiramiento libre	H2 (mm)	N / A	1570/1740/1940
Max. altura de elevación	H3 (mm)	1600/2500/3000/3300/3500	4500/5000/5600
Mástil de altura extendido	H4 (mm)	2087/3087/3587/3887/4087	5030/5510/6110
Barra de tiro de altura en posición de conducción min./max.	H14 (mm)	1150/1450	1150/1450
Altura de los brazos de la rueda	H8 (mm)	81	81
Altura bajada	H13 (mm)	90	90
Longitud total	L1 (mm)	1990 (2070)	1990 (2070)
Longitud a la cara de los fuertes	L2 (mm)	920	920
Ancho general	B1/B2 (mm)	850	850
Dimensiones de horquilla din iso 2331	S/E/L (mm)	60/170/1070 (1150)	60/170/1070 (1150)
Tornillo de horquilla	B5 (mm)	570/695	570/695
Despeje de tierra, centro de la distancia entre ejes	M2 (mm)	26	26
Ancho del pasillo para paletas 1000 x 1200 cruzados	AST (MM)	2550	2550
Ancho del pasillo para paletas 800 x 1200 a lo largo	AST (MM)	2520	2520
Radio de giro	WA (mm)	1655	1655
Velocidad de viaje, cargada/no abierta	km/h	6.5/6.7	6.5/6.7
Velocidad de elevación, cargada/no abierta	EM	0.09/0.16	0.09/0.16
Velocidad de disminución, cargada/no abierta	EM	0.15/0.16	0.15/0.16
Max. Gradeabilidad. cargado/no amenazado	%	15/06	15/06
Freno de servicio		Electromagnético	Electromagnético
Calificación del motor de conducción S2 60 min	KW	1.2 (AC)	1.2 (AC)
Levante la calificación del motor a S3 15%	KW	2.2	2.2
Voltaje de la batería/capacidad nominal K5	(V)/(ah) o kwh	24/200	24/200 (24/240)
Peso de la batería	kg	160	160 (220)
Nivel de presión de sonido en el asiento del conductor	DB (a)	70	70

*El peso que se muestra es para la batería de 240AH.
*Opción: con EPS, el tamaño de la rueda de transmisión es de 250x80 mm
Batería de litio 225AH (cargador 24V/230AH)
