Apilador de straddle de piloto eléctrico-Ningbo Ruyi Joint Stock Co.,Ltd.

CTDK15-I/CTDK15-II

Seguridad y productividad

● El motor de CA elimina el reemplazo del cepillo de carbono.

● Pantalla multifunción con BDI y medidor de horas.

● La batería lateral es fácil de mantener.

● Cojín de amortiguación para operación de bajo ruido;

● El dispositivo de inversión de emergencia en el mango proporciona una mayor seguridad para toda la operación.

● La función de desaceleración automática hace que el funcionamiento sea más seguro.

● La válvula de alivio de presión incorporada protege a los camiones de sobrecargas, aumenta la confiabilidad.

● El frenado aplicado con la posición vertical y horizontal, aumentando la seguridad del camión.

● Interruptor de desconexión de potencia de emergencia.

● Interruptor de baja velocidad de tortuga.

● Control de velocidad sin pasos.

Diseño estructural óptimo:

● El bajo centro de gravedad asegura la operación estable.

● La rueda de conducción vertical garantiza un mantenimiento conveniente y un pequeño radio de giro. La estructura del motor a prueba de agua y a prueba de polvo, mantiene el frenado y el motor más duraderos y confiables.

● El mástil y el marco son dividibles e intercambiables.

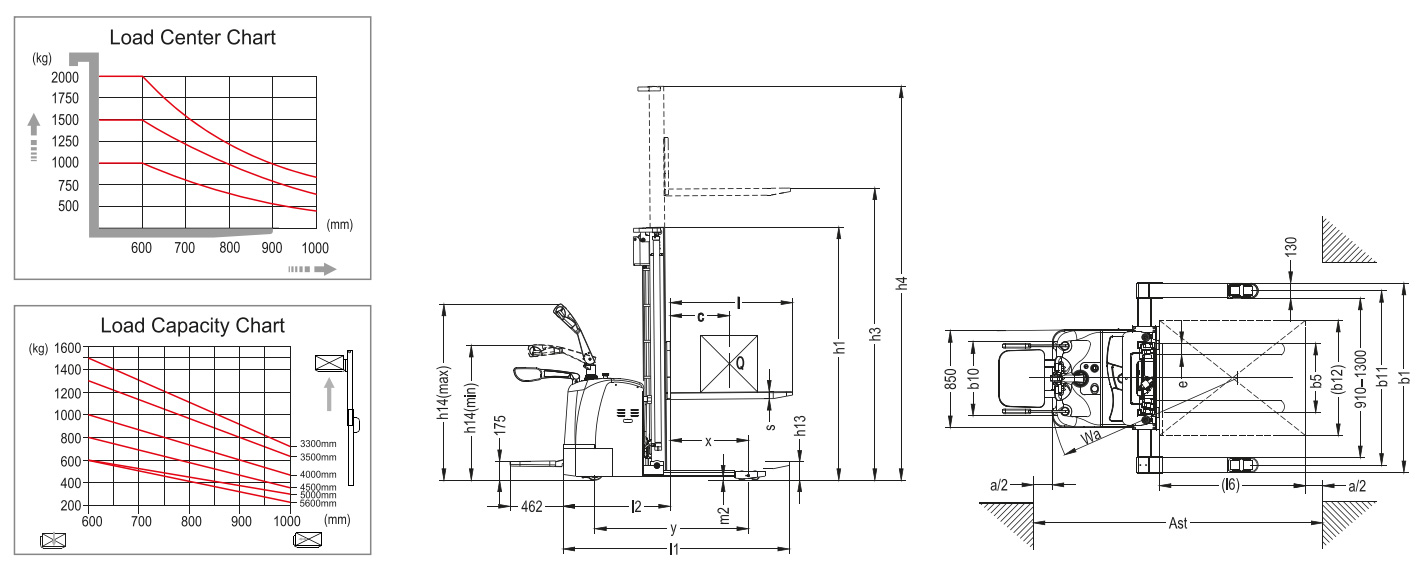

Designición de tipo de fabricante		CTDK15-I
Drive: Eléctrico (tipo de batería, plato principal, ...), diesel, gasolina, gas combustible		Eléctrico
Tipo de operador: mano, peatón, de pie, sentado, pedido		De pie
Capacidad nominal/carga nominal	P (kg)	1500
Carga de distancia central	C (mm)	600
Distancia de carga, centro del eje de transmisión a la bifurcación	x (mm)	677
Distancia entre ejes	y (mm)	1415
Peso de servicio	kg	1260/1285/1300/1310/1360/1380/1400
Carga del eje, delantera cargada/trasera	kg	1830/1180
Carga del eje, delantero/trasero sin listas	kg	1040/470
Neumáticos: caucho sólido, súper elástico, neumático, poliuretano		Poliuretano
Tamaño de los neumáticos, frente		Φ250x70
Tamaño de los neumáticos, trasero		Φ80x84
Ruedas adicionales (dimensiones)		Φ150x60
Ruedas, número delantero/trasero (x = ruedas conducidas)		1x 1/4
Pisada	B10 (mm)	540
Banda de rodadura, trasera	B11 (mm)	1040-1440
Mástil de altura bajado	H1 (mm)	1805/2055/2205/2305/2120/2280/2480
Estiramiento libre	H2 (mm)	1300/1550/1700/1800/1570/1740/1940
Max. altura de elevación	H3 (mm)	2500/3000/3300/3500/4500/5000/5600
Mástil de altura extendido	H4 (mm)	3025/3525/3825/4025/5080/5560/6160
Barra de tiro de altura en posición de conducción min./max.	H14 (mm)	1150/1450
Altura de los brazos de la rueda	H8 (mm)	86
Altura bajada	H13 (mm)	70
Longitud total	L1 (mm)	2020 (2100)
Longitud a la cara de las horquillas	L2 (mm)	962
Ancho general	B1/B2 (mm)	1170-1570
Dimensiones de horquilla din iso 2331	S/E/L (mm)	35/100/1070 (1150)
Tornillo de horquilla	B5 (mm)	200-800
Despeje de tierra, centro de la distancia entre ejes	M2 (mm)	35
Ancho del pasillo para paletas 1000 x 1200 cruzados	AST (MM)	2565
Ancho del pasillo para paletas 800 x 1200 a lo largo	AST (MM)	2545
Radio de giro	WA (mm)	1695
Velocidad de viaje, cargada/no abierta	km/h	7.0/7.1
Velocidad de elevación, cargada/no abierta	EM	0-0.16/0-0.24
Velocidad de disminución, cargada/no abierta	EM	0-0.39/0-0.26
Max. Gradeabilidad. cargado/no amenazado	De De De %	8/15
Freno de servicio		Electromagnético
Calificación del motor de conducción S2 60 min	KW	1.5 (AC)
Levante la calificación del motor a S3 15%	KW	3
Voltaje de la batería/capacidad nominal K5	(V)/(ah) o kwh	24/300
Peso de la batería	kg	260
Nivel de presión de sonido en el asiento del conductor	DB (a)	70

Designición de tipo de fabricante		CTDK15-II
Drive: Eléctrico (tipo de batería, plato principal, ...), diesel, gasolina, gas combustible		Eléctrico
Tipo de operador: mano, peatón, de pie, sentado, pedido		De pie
Capacidad nominal/carga nominal	P (kg)	1500
Carga de distancia central	C (mm)	600
Distancia de carga, centro del eje de transmisión a la bifurcación	x (mm)	677
Distancia entre ejes	y (mm)	1415
Peso de servicio	kg	1260/1285/1300/1310	1360/1380/1400
Carga del eje, delantera cargada/trasera	kg	1830/1180
Carga del eje, delantero/trasero sin listas	kg	1040/470
Neumáticos: caucho sólido, súper elástico, neumático, poliuretano		Poliuretano
Tamaño de los neumáticos, frente		Φ250x70
Tamaño de los neumáticos, trasero		Φ80x84
Ruedas adicionales (dimensiones)		Φ150x60
Ruedas, número delantero/trasero (x = ruedas conducidas)		1x 1/4
Pisada	B10 (mm)	540
Banda de rodadura, trasera	B11 (mm)	1040-1440
Mástil de altura bajado	H1 (mm)	1805/2055/2205/2305	2120/2280/2480
Estiramiento libre	H2 (mm)	1300/1550/1700/1800	1570/1740/1940
Max. altura de elevación	H3 (mm)	2500/3000/3300/3500	4500/5000/5600
Mástil de altura extendido	H4 (mm)	3025/3525/3825/4025	5080/5560/6160
Barra de tiro de altura en posición de conducción min./max.	H14 (mm)	1150/1450
Altura de los brazos de la rueda	H8 (mm)	86
Altura bajada	H13 (mm)	70
Longitud total	L1 (mm)	2020 (2100)
Longitud a la cara de las horquillas	L2 (mm)	962
Ancho general	B1/B2 (mm)	1170-1570
Dimensiones de horquilla din iso 2331	S/E/L (mm)	35/100/1070 (1150)
Tornillo de horquilla	B5 (mm)	200-800
Despeje de tierra, centro de la distancia entre ejes	M2 (mm)	35
Ancho del pasillo para paletas 1000 x 1200 cruzados	AST (MM)	2565
Ancho del pasillo para paletas 800 x 1200 a lo largo	AST (MM)	2545
Radio de giro	WA (mm)	1695
Velocidad de viaje, cargada/no abierta	km/h	7.0/7.1
Velocidad de elevación, cargada/no abierta	EM	0-0.16/0-0.24
Velocidad de disminución, cargada/no abierta	EM	0-0.39/0-0.26
Max. Gradeabilidad. cargado/no amenazado	%	8/15
Freno de servicio		Electromagnético
Calificación del motor de conducción S2 60 min	KW	1.5 (AC)
Levante la calificación del motor a S3 15%	KW	3
Voltaje de la batería/capacidad nominal K5	(V)/(ah) o kwh	24/240	24/300
Peso de la batería	kg	220	260
Nivel de presión de sonido en el asiento del conductor	DB (a)	70

Designición de tipo de fabricante		CTDK15-III	CTDK15-III
Drive: Electric (tipo de batería, plato principal, ...), diesel, gasolina, gas combustible		Electric	Electric
Tipo de operador: mano, peatón, de pie, sentado, pedido		De pie	De pie
Capacidad nominal/carga nominal	P (kg)	1500	1500
Carga de distancia central	C (mm)	600	600
Distancia de carga, centro del eje de transmisión a la bifurcación	x (mm)	795	795
Distancia entre ejes	y (mm)	1460	1460
Peso de servicio	kg	940/960/980/1005	1280/1310/1365
Carga del eje, delantera cargada/trasera	kg	1340/1120	1340/1120
Carga del eje, delantero/trasero sin listas	kg	734/226	734/226
Neumáticos: caucho sólido, súper elástico, neumático, poliuretano		Poliuretano	Poliuretano
Tamaño de los neumáticos, frente		Φ250x70	Φ250x70
Tamaño de los neumáticos, trasero		Φ98x82	Φ98x82
Ruedas adicionales (dimensiones)		Φ150x60	Φ150x60
Ruedas, número delantero/trasero (x = ruedas conducidas)		1x 2/2	1x 2/2
Pisada	B10 (mm)	586	586
Banda de rodadura, trasera	B11 (mm)	1066-1466	1066-1466
Mástil de altura bajado	H1 (mm)	2145/1895/2145/2295/2395	2120/2280/2480
Estiramiento libre	H2 (mm)	N / A	1570/1740/1940
Max. altura de elevación	H3 (mm)	1600/2500/3000/3300/3500	4500/5000/5600
Mástil de altura extendido	H4 (mm)	2145/3145/3645/3995/4145	5060/5560/6160
Barra de tiro de altura en posición de conducción min./max.	H14 (mm)	670/1300	670/1300
Altura de los brazos de la rueda	H8 (mm)	125	125
Altura bajada	H13 (mm)	70	70
Longitud total	L1 (mm)	2055 (2135)	2055 (2135)
Longitud a la cara de las horquillas	L2 (mm)	970	970
Ancho general	B1/B2 (mm)	1190/1590	1190/1590
Dimensiones de horquilla din iso 2331	S/E/L (mm)	35/100/1070 (1150)	35/100/1070 (1150)
Tornillo de horquilla	B5 (mm)	200-800	200-800
Despeje de tierra, centro de la distancia entre ejes	M2 (mm)	65	65
Ancho del pasillo para paletas 1000 x 1200 cruzados	AST (MM)	2670	2670
Ancho del pasillo para paletas 800 x 1200 a lo largo	AST (MM)	2585	2585
Radio de giro	WA (mm)	1850	1850
Velocidad de viaje, cargada/no abierta	km/h	6.5/6.7	6.5/6.7
Velocidad de elevación, cargada/no abierta	EM	0.09/0.16	0.09/0.16
Velocidad de disminución, cargada/no abierta	EM	0.15/0.16	0.15/0.16
Max. Gradeabilidad. cargado/no amenazado	%	15/06	15/06
Freno de servicio		Electromagnético	Electromagnético
Calificación del motor de conducción S2 60 min	KW	1.5 (AC)	1.5 (AC)
Levante la calificación del motor a S3 15%	KW	2.2	2.2
Voltaje de la batería/capacidad nominal K5	(V)/(ah) o kwh	24/200	24/200
Peso de la batería	kg	160	160
Nivel de presión de sonido en el asiento del conductor	DB (a)	70	70

*Opción: con EPS, el tamaño de la rueda de transmisión es 250x80mm

Modelo	Observaciones
CTDK15-ⅰ	Alta configuración con válvula proporcional
CTDK15-ⅱ	Configuración estándar
CTDK15-ⅲ	Tipo de servicio ligero
