Tipo de jinete con control de válvula magnética

INICIO / producto / APILADOR ELÉCTRICO / Apilador de alcance eléctrico / Tipo de jinete con control de válvula magnética
Modelo

CQDH15A-III

Tipo de jinete con control de válvula magnética

Ventaja:

ESTRUCTURAL:
● alcanzar el apilador con un diseño muy compacto, tener diferentes opciones con forma de plataforma o sin plataforma.
● Baja gravedad, garantizar la operación de seguridad.
● Estructura del motor a prueba de agua y a prueba de polvo, mantiene el frenado y el motor más duradero y confiable.
● Pantalla de funciones múltiples con BDL, medidor de hora y código de falla.
● La rueda de conducción vertical garantiza un mantenimiento conveniente y un pequeño radio de giro.
● El mástil y el marco son dividibles e intercambiables.
Seguridad y eficiencia
● El motor de transmisión de CA avanzado elimina el reemplazo del cepillo de carbono, con un buen rendimiento de arranque de rampa.
● Use el mango de Alemania Frei para controlar la velocidad de conducción, la velocidad de elevación/bajada, el desplazamiento lateral, el alcance de la horquilla e inclinación.
● El cilindro tiene una válvula a prueba de explosión de seguridad, para evitar la caída de la horquilla de repente cuando el tubo de aceite se rompe. Asegurar la seguridad del operador.
● La desaceleración de la velocidad automática cuando la altura de levantamiento sube 1,8 m.
● El mástil con micro interruptor limita la altura de elevación del cilindro, evite los problemas de mástil.
● La configuración de protección de bajo voltaje prolonga la duración de la batería. (mientras que la batería menos del 20% solo puede impulsar el levantamiento)
● Opción Sistema de dirección asistida EPS hace que la dirección sea más confiable.
Capacidad de servicio
● La plataforma y el brazo de protección están desmontados y fáciles de mantenimiento.
● Los componentes electrónicos concentrados simplifican el circuito y se ensambla y acceso fácilmente.
● Batería equipada con el dispositivo Protect, los camiones se cortaron automáticamente la alimentación cuando la batería está bajo carga.

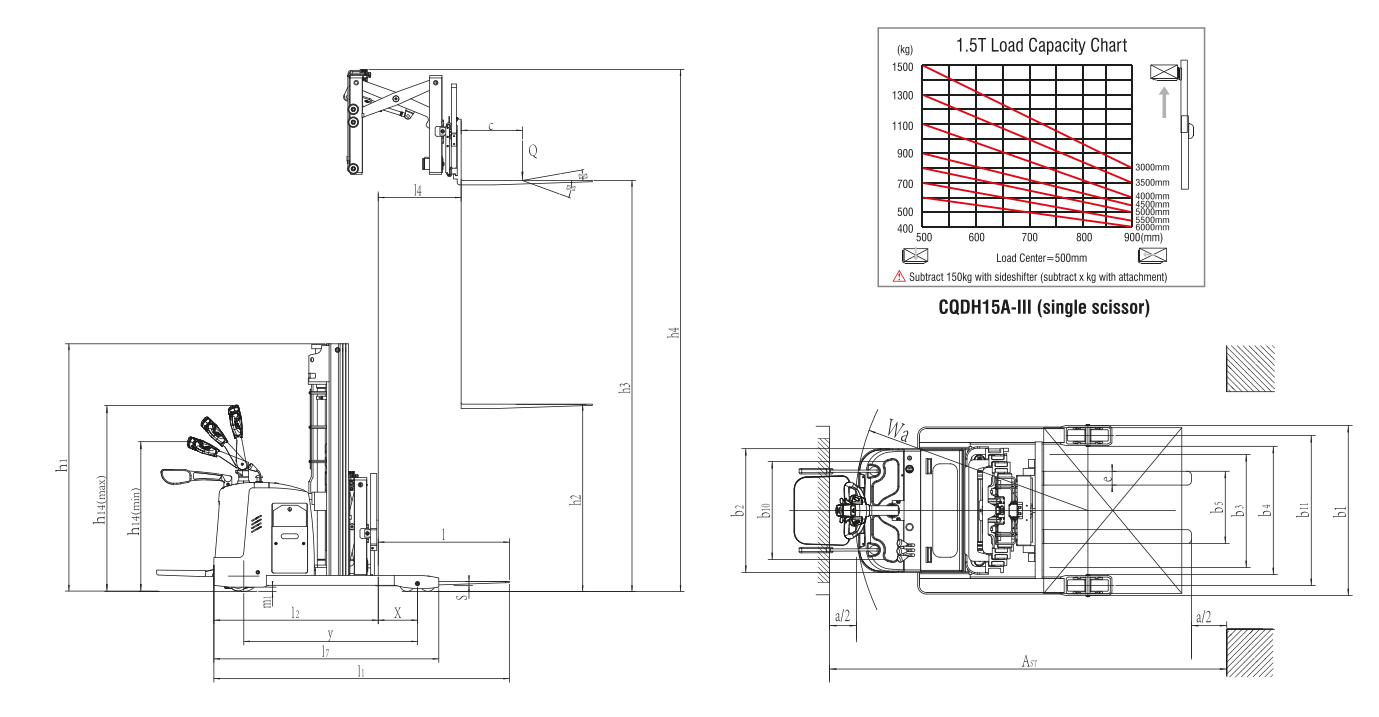

DIBUJO DE DIMENSIONES:

Designición de tipo de fabricante

CQDH15A-III (tijera única)

Drive: Eléctrico (tipo de batería, plato principal, ...). diesel, gasolina, gas combustible

Electric

Tipo de operador: mano, peatón, de pie, sentado, pedido

Peatonal

Capacidad nominal/carga nominal

P (kg)

1500

Carga de distancia central

C (mm)

500

Distancia de carga, centro del eje de transmisión a la bifurcación

x (mm)

320

Distancia entre ejes

y (mm)

1417

Peso de servicio

kg

2515

Carga del eje, delantero/trasero sin listas

kg

1537/978

Carga del eje, tenedor avanzado, delantero cargado/trasero

kg

907/3134

Carga del eje, horquilla retraída, cargada delantera/trasera

kg

1488/2562

Neumáticos: caucho sólido, súper elástico, neumático, poliuretano

Poliuretano

Tamaño de los neumáticos, frente

Φ250 x 80

Tamaño de los neumáticos, trasero

Φ125x82

Ruedas adicionales (dimensiones)

Φ150x62

Ruedas, número delantero/trasero (x = ruedas conducidas)

1x 2/4

Pisada

B10 (mm)

710

Banda de rodadura, trasera

B11 (mm)

1086

Inclinación del carro de mástil/horquilla hacia adelante/hacia atrás

2/5

Mástil de altura bajado

H1 (mm)

2179/2341/2499

Estiramiento libre

H2 (mm)

1575/1700/1825

Elevar

H3 (mm)

4500/5000/5500

Mástil de altura extendido

H4 (mm)

5381/5881/6381

Barra de tiro de altura en posición de conducción min./max

H14 (mm)

1160/1460

Longitud total

L1 (mm)

2411

Longitud a la cara de las horquillas

L2 (mm)

1341

Ancho general

B1/B2 (mm)

1344/896

Dimensiones de horquilla din iso 2331

S/E/L (mm)

35/100/1070

Ancho de carpetas de horquilla

B3 (mm)

990

Tornillo de horquilla

B5 (mm)

200-760

Distancia entre los brazos de la rueda/superficies de carga

B4 (mm)

929

Alcanzar la distancia

L4 (mm)

500

Espacio del suelo, cargado, debajo del mástil

M1 (mm)

35

Ancho del pasillo para paletas 1000 x 1200 cruzados

AST (MM)

2796

Ancho del pasillo para paletas 800 x 1200 a lo largo

AST (MM)

2856

Radio de giro

WA (mm)

1689

Longitud a través de los brazos de la rueda

L7 (mm)

1835

Velocidad de viaje, cargada/no abierta

km/h

6.1/6.1

Velocidad de elevación, cargada/no abierta

EM

0.09/0.12

Velocidad de disminución, cargada/no abierta

EM

0.2/0.15

Alcanzar la velocidad, cargado/no abundante

EM

0.1

Max Gradeabilidad, Laden/Unaden

De %

5/12

Freno de servicio

Electromagnético

Calificación del motor de conducción S2 60 min

KW

1.5 AC

Levante la calificación del motor a S3 15%

KW

4.5

Voltaje de la batería/capacidad nominal K5

(V)/(ah) o kwh

24/280

Peso de la batería

kg

285

Nivel de presión de sonido en el asiento del conductor

DB (a)

75

* Opción: batería de litio 230AH (cargador 24V/100A)
