Camión de paleta de dos pisos -Ningbo Ruyi Joint Stock Co.,Ltd.

Modelo

CBD20S/CBD20S-III

Camión de paleta de dos pisos

El CBD20, con un pequeño radio de giro y altura más baja (1.08 ~ 1.38m), ofrece un elevador inicial de doble paleta, con elevación inicial tiene un elevador de 120 mm para negociar fácilmente sobre rampas y placas de puente, así como la capacidad de transportar una carga de 2000 kg, ampliamente utilizado en un almacén de estanterías bajas y un supermercado pequeño, etc.

Ventaja:

Seguridad y eficiencia:

● Lleve dos paletas en una sola vez.
● El cabezal del timón está equipado con un interruptor de dirección inversa de emergencia, que proporciona un funcionamiento más seguro.
● La válvula de alivio de presión incorporada protege al camión de la sobrecarga y aumenta la seguridad del camión.
● Control de velocidad sin paso e interruptor de velocidad de tortuga.

ESTRUCTURAL:

● La rueda de conducción vertical ofrece un pequeño radio de giro.
● mástil dividible e intercambiable.
● La rueda de equilibrio flotante ajustable es resistente al desgaste y al establo.
● El riel deslizante conecta la parte móvil de la parte delantera y trasera, hace que el levantamiento y la bajada estable.

Mantenimiento fácil:

● El control del acelerador de efecto hall elimina los componentes de Ware y prolonga su tiempo de uso.
● La rueda de equilibrio es desmontable, conveniente de mantener.
● El sistema eléctrico integral y modularizado hace que el mantenimiento de las piezas eléctricas sea conveniente.

Tipos de mástiles estándar

Máscara de tres etapas
H1	H2	H3	H4
1082	-	1600	2118
1212	-	2000	2508
1382	-	2500	3018

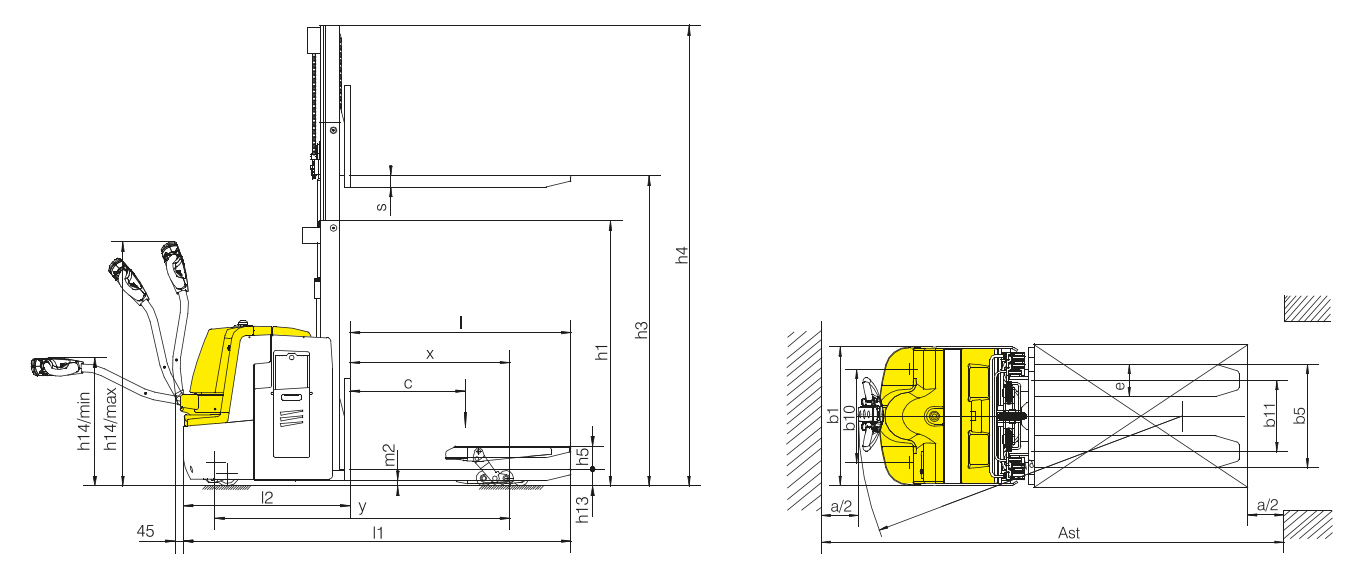

DIBUJO DE DIMENSIONES:

Modelo		CBD20S	CBD20S-III
Drive: Eléctrico (tipo de batería, plato principal, ...), diesel, gasolina, gas de combustible		Eléctrico	Electric
Tipo de operador: mano, peatón, de pie, sentado, pedido		Peatonal	Peatonal
Capacidad nominal/carga nominal	P (kg)	2000	2000
Capacidad nominal/carga nominal con elevador de mástil	P (kg)	1000	1000
Capacidad nominal/carga nominal con elevación del brazo de la rueda	P (kg)	2000	2000
Carga de distancia central	C (mm)	600	600
Distancia de carga, centro del eje de transmisión a la bifurcación	x (mm)	831	802
Distancia entre ejes	y (mm)	1535	1255
Peso de servicio	kg	950	600
Carga del eje, delantera cargada/trasera	kg	1180/1770	800/1800
Carga del eje, delantero/trasero sin listas	kg	650/300	460/140
Neumáticos: caucho sólido, súper elástico, neumático, poliuretano		Poliuretano (PU)	Poliuretano (PU)
Tamaño de los neumáticos, frente	mm	Φ250x70	Φ250x70
Tamaño de los neumáticos, trasero	mm	Φ80x70	Φ80x70
Ruedas adicionales (dimensiones)	mm	Φ127x57	Φ114x60
Ruedas, número delantero/trasero (x = ruedas conducidas)		1x 2/4	1x 2/4
Pisada	B10 (mm)	541	476
Banda de rodadura, trasera	B1 (mm)	400/470	370
Max. altura de elevación	H3 (mm)	1600/2000/2500	800
Ascensor inicial	H5 (mm)	120	120
Barra de tiro de altura en posición de conducción min./max.	H14 (mm)	530/1230	780/1230
Altura, bajada	H13 (mm)	90	90
Altura, mástil bajado	H1 (mm)	1082/1212/1382	/
Altura, mástil extendido	H4 (mm)	2118/2508/3018	/
Longitud total	L1 (mm)	1962	1760
Longitud a la cara de las horquillas	L2 (mm)	862	608
Ancho general	B1/B2 (mm)	775	682
Dimensiones de horquilla din iso 2331	S/E/L (mm)	60/180/1100	60/180/1150
Tornillo de horquilla	B5 (mm)	570/650	550
Despeje de tierra, centro de la distancia entre ejes	M2 (mm)	20	28
Ancho del pasillo para paletas 1000 x 1200 cruzados	AST (MM)	2528	1972
Ancho del pasillo para paletas 800 x 1200 a lo largo	AST (MM)	2449	2022
Radio de giro	WA (mm)	1705	1422
Velocidad de viaje, cargada/no abierta	km/h	5.5/5.6	5.5/5.6
Velocidad de elevación, cargada/no abierta	EM	0.03/0.04	0.06/0.11
Velocidad de disminución, cargada/no abierta	EM	0.05/0.045	0.12/0.13
Max. Gradeabilidad. cargado/no amenazado	De %	6/12	8/20
Freno de servicio		Electromagnético	Electromagnético
Calificación del motor de conducción S2 60 min	KW	1.2	1.2
Levante la calificación del motor a S3 15%	KW	2.2	1.2
Voltaje de la batería/capacidad nominal K5	(V)/(ah) o kwh	24/210	24/160
Peso de la batería	kg	195	160
Control de la unidad		Control de CA	Control de CA
Nivel de presión de sonido en el asiento del conductor	DB (a)	70	70

*Opción:

Batería de litio CBD20 12h/150AH (cargador 24V/50A)
Batería de litio CBD20S-III 100AH (cargador 24V/50A)
