Madera eléctrica de 3 ruedas -Ningbo Ruyi Joint Stock Co.,Ltd.

Modelo

CPD20SA-16/18/20

Madera eléctrica de 3 ruedas

Ventaja:

Seguridad y estabilización

● Eje de conducción importado de Alemania.
● Pantalla multifuncional con el uso del tiempo, el código de falla, el estado de la batería, la información de ejecución de la carretilla elevadora.
● Motor de CA con frenado regenerativo.
● Tres modos de carrera según diferentes necesidades: baja velocidad, velocidad moderada y alta velocidad.
● El freno de disco húmedo puede hacer que el montacargas se rompa de manera estable, garantiza una alta durabilidad y seguridad.
● El radio de giro muy pequeño es de solo 1552 mm y el pasillo de apilamiento de ángulo recto mínimo es solo
3220 mm.

Capacidad de servicio

● Controlador y potenciómetro de dirección fácil de mantener.
● Brazo de disco húmedo sin mantenimiento.
● Levantar y conducir motores de CA sin cepillos de carbono sin cepillos para mantener, lo que reduce en gran medida el costo de mantenimiento. Y todos adoptan codificador externo, por lo que el
El mantenimiento y el servicio son más convenientes.
● BDI con sistema de protección general de descarga.
● La taza de aceite de frenado se instala en el panel de instrumentos, para verificar y agregar aceite de frenado convenientemente.
● La caja de batería lateral es fácil de cambiar la batería. Es seguridad y conveniente.

ERGONOMÍA

● Con el pedal de dos pasos fácil de ingresar a la cabina de conducción.
● Columna de volante ajustable, el conductor puede ajustar la posición de acuerdo con su necesidad.
● Interruptor de luz integrado y volante.
● La placa de instrumentos ABS en la caja de conducción es duradera y hermosa.
● El diseño de la posición de la palanca de control se ajusta a los principios ergonómicos que pueden reducir la fatiga del conductor.
● Vista clara y amplia mástil con buena visibilidad.
● El enchufe de corte de energía de emergencia para la parada de emergencia.

CPD20SA-16/18/20
Tipo	Liftng Altura (H3)	Bajado Altura (H1)	Mástil extendido Altura (H4)		Estiramiento libre Altura (H2)		Mástil hasta el grado		Capacidad
	Liftng Altura (H3)	Bajado Altura (H1)	Con respaldol	Sin respaldo	Con respaldo	Sin backrest	Adelante	Hacia atrás	C = 600 sin choque lateral
	mm	mm	mm	mm	mm	mm	teg	teg	KG (CPD20SA-16)	KG (CPD20SA-18)	KG (CPD20SA-20)
Mástil de 2 etapas vista amplia	2000	1510	3000	2570	0	0	3	6	1600	1800	2000
	2500	1720	3500	3070	0	0	3	6	1600	1800	2000
	2700	1695	3700	3270	0	0	3	6	1600	1800	2000
	3000	2010	4000	3570	0	0	3	6	1600	1800	2000
	3300	2160	4300	3870	0	0	3	6	1600	1800	2000
	3500	2260	4500	4070	0	0	3	6	1600	1800	2000
	3700	2360	4700	4270	0	0	3	6	1550	1750	1950
	4000	2510	5000	4570	0	0	3	6	1500	1700	1900
	4500	2760	5500	5070	0	0	3	6	1300	1450	1650
	4800	2910	5800	5370	0	0	3	6	1150	1350	1550
	5000	3010	6000	5570	0	0	3	6	1050	1250	1450
De 2 etapas Levantamiento completo completo	2000	1510	3000	2570	510	940	3	6	1600	1800	2000
	2500	1850	3500	3070	850	1280	3	6	1600	1800	2000
	3000	2100	4000	3570	1100	1530	3	6	1600	1800	2000
	3300	2250	4300	3870	1250	1680	3	6	1600	1800	2000
	3500	2400	4500	4070	1400	1830	3	6	1600	1800	2000
	3700	2500	4700	4270	1500	1930	3	6	1550	1750	1950
	4000	2650	5000	4570	1650	2080	3	6	1500	1700	1900
3 etapas completo re iting	4000	1900	5000	4570	900	1330	3	6	1500	1700	1900
	4500	2110	5500	5070	1110	1540	3	6	1300	1450	1650
	4800	2210	5800	5370	1210	1640	3	6	1150	1350	1550
	5000	2270	6000	5570	1270	1700	3	6	1050	1250	1450
	5600	2470	6600	6170	1470	1900	3	6	700	850	1050
	6000	2610	7000	6570	1610	2040	3	6	550	650	800
	6200	2670	7200	6770	1670	2100	3	6	450	500	600
	6500	2770	7500	7070	1770	2200	3	6	300	400	550
	7000	2940	8000	7570	1940	2370	3	6	100	200	350

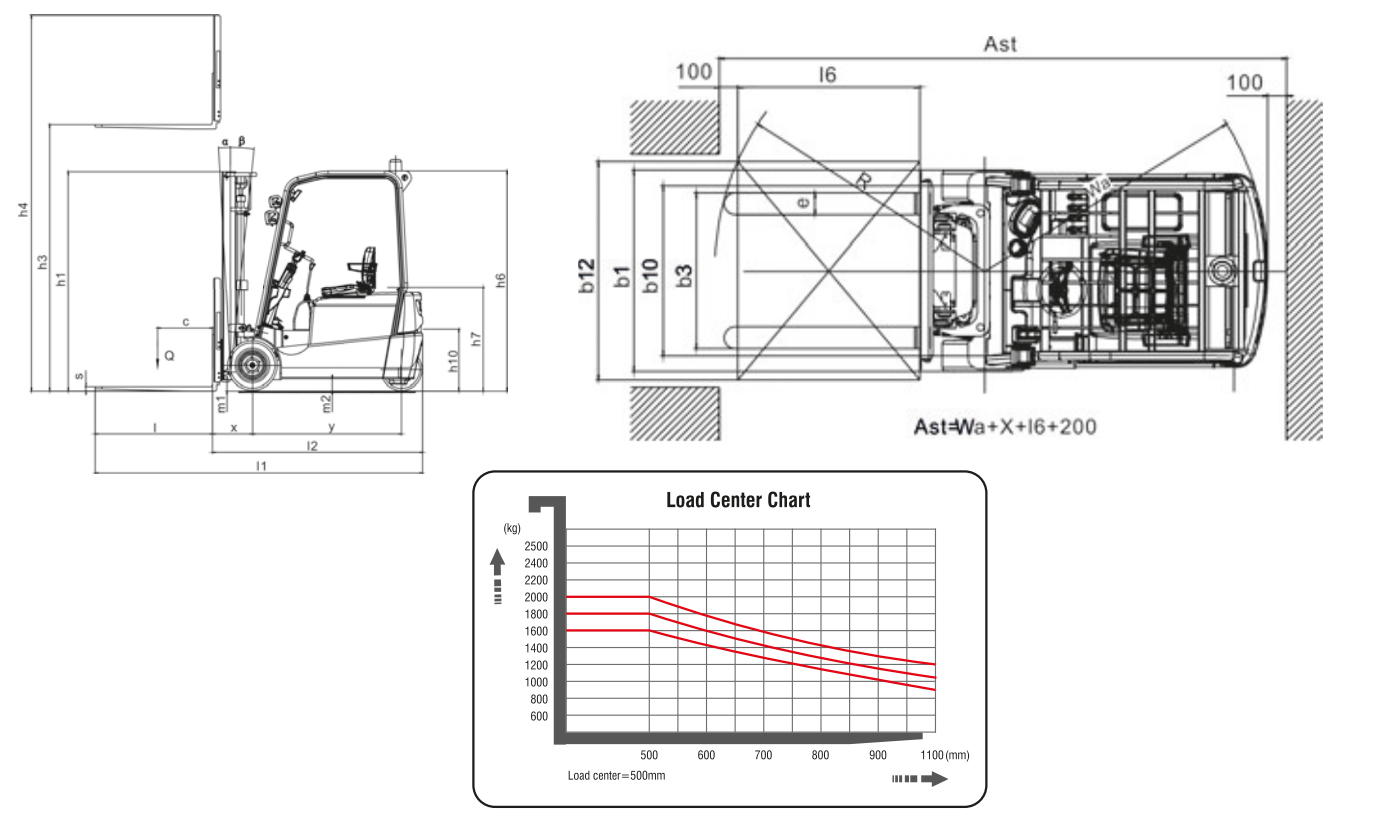

DIBUJO DE DIMENSIONES:

Designición de tipo de fabricante		CPD20SA-16	CPD20SA-18	CPD20SA-20
Drive: Eléctrico (tipo de batería, principal, ..), diesel, gasolina, gas de combustible		Eléctrico	Eléctrico	Electric
Tipo de operador: mano, peatón, de pie, sentado, pedido		Sentado	Sentado	Sentado
Capacidad nominal/carga nominal	P (kg)	1600	1800	2000
Carga de distancia central	C (mm)	500	500	500
Distancia de carga, centro del eje de transmisión a la bifurcación	x (mm)	366	366	366
Distancia entre ejes	y (mm)	1362	1362	1465
Peso de servicio	kg	3200	3350	3500
Carga del eje, delantera cargada/trasera	kg	3955/865	4166/914	4469/981
Carga del eje, delantero/trasero sin listas	kg	1425/1795	1455/1826	1625/1997
Neumáticos: caucho sólido, superelástico, neumático, poliuretano		Caucho sólido	Caucho sólido	Caucho sólido
Tamaño de los neumáticos, frente		18x7-8	200/50-10	200/50-10
Tamaño de los neumáticos, trasero		15x4½-8	15x4½-8	140/55-9
Ruedas, número delantero/trasero (× = ruedas conducidas)		2x 2	2x 2	2x 2
Pisada	B10 (mm)	920	937	937
Banda de rodadura, trasera	B11 (mm)	165	165	188
Tilt de carragio de mástil/horquilla hacia adelante/hacia atrás	A/B (°)	3/6	3/6	3/6
Altura, mástil bajado	H1 (mm)	2000-2660	2000-2660	2000-2660
Estiramiento libre	H2 (mm)	Opción	Opción	Opción
Elevar	H3 (mm)	3000-6200	3000-6200	3000-6200
Altura, mástil extendido	H4 (mm)	4050-7250	4050-7250	4050-7250
Altura del protector superior (cabina)	H6 (mm)	2013	2013	2013
Altura del asiento relacionada con la altura de SIP/Stand	H7 (mm)	950	950	950
Altura de acoplamiento	H10 (mm)	560	560	560
Longitud total	11 (mm)	2880	3000	3100
Longitud a la cara de las horquillas	12 (mm)	1930	1930	2030
En general ancho	B1/B2 (mm)	1077	1145	1145
Dimensiones de horquilla din iso 2331	S/E/I (MM)	40/100/950	40/120/1070	40/120/1070
Ancho de caraje de bifurcación	B3 (mm)	968	968	968
Espacio del suelo, cargado, debajo del mástil	M1 (mm)	90	90	90
Despeje de tierra, centro de la distancia entre ejes	M2 (mm)	100	100	100
Ancho del pasillo para paletas 1000 × 1200 Crossways	AST (MM)	3120	3120	3200
Ancho del pasillo para paletas 800 × 1200 a lo largo	AST (MM)	3220	3220	3300
Radio de giro	WA (mm)	1552	1552	1652
Velocidad de viaje, cargada/no abierta	km/h	14/14	14/14	13/13
Velocidad de elevación, cargada/no abierta	EM	0.29/0.45	0.27/0.42	0.25/0.42
Velocidad de disminución, cargada/no abierta	EM	0.45/0.43	0.45/0.43	0.45/0.43
Max.	De %	15/20	15/20	15/20
Freno de servicio		Hidráulico	Hidráulico	Hidráulico
Calificación del motor de conducción S260 min	KW	2x4.75 (AC)	2x4.75 (AC)	2x4.75 (AC)
Levante la calificación del motor en S315%	KW	10 (AC)	10 (AC)	10 (AC)
Voltaje de la batería/capacidad nominal K5	(V)/(ah)	48/420 (490)	48/490 (560	48/560 (640)
Peso de la batería	kg	720 (760)	760 (800)	800 (845)
Volumen de aceite para accesorios	y/min	7.5	7.5	7.5
Nivel de presión de sonido en el asiento del conductor	DB (a)	68	68	68

Observación: Los datos se basan en la altura de elevación de 3000 mm;
La altura de elevación de 3000 mm a 6200 mm está disponible;
Selección de controlador eléctrico: InMotion, Curtis.
